Dellorto SHA Vergaser erklärt
Ein Dellorto SHA Vergaser ist einer der einfachsten und am häufigsten verwendeten Vergaser für klassische Zweitakt-Mopeds. Du findest ihn oft auf Puch, Tomos, Piaggio und anderen kleinen Mopedmotoren, weil er kompakt ist, sich leicht warten lässt und weniger Abstimmteile hat als ein PHBG, CP, PWK oder Mikuni-ähnlicher Vergaser.
In dieser Anleitung erklären wir, wie der Dellorto SHA funktioniert, welche Teile am wichtigsten sind, wie die Hauptdüse das Setup beeinflusst und was du prüfen solltest, wenn deine Puch schlecht startet, viertaktet, sich beim Gasgeben verschluckt, Kraftstoff verliert oder nur mit Choke läuft.
Ein Dellorto SHA Vergaser ist ein simples, kompaktes Setup für originale und leicht getunte Puch Mopeds.
Was ist ein Dellorto SHA Vergaser?
Der Dellorto SHA ist ein kleiner Schiebervergaser für einfache Zweitakt-Anwendungen. Dellorto nennt für die SHA4-Reihe Gehäusegrößen von 14, 15 und 16 mm sowie Diffusorgrößen von 9 mm bis 16 mm. In der Moped-Welt siehst du deshalb Bezeichnungen wie SHA 14/12, SHA 15/15 oder SHA 16/16.
Die erste Zahl bezieht sich normalerweise auf die Größe des Vergasergehäuses, die zweite Zahl auf den Diffusor oder den effektiven Durchlass. Ein Dellorto SHA 15/15 wird zum Beispiel meist als 15-mm-SHA-Vergaser mit 15-mm-Diffusor verstanden.
Der SHA ist beliebt, weil er simpel ist. Es ist nicht der Vergaser, den du wählst, wenn du den größten Abstimm-Bereich willst. Es ist der Vergaser, den du wählst, wenn du ein sauberes, kompaktes und zuverlässiges Setup möchtest, das sich einfach bedüsen und warten lässt.
Worin unterscheidet sich ein SHA von einem PHBG?
Ein PHBG bietet mehr Einstellmöglichkeiten. Die PHBG-Abstimmung arbeitet mit getrennten Dosierteilen wie Leerlaufdüse, Luftschraube, Gasschieber-Ausschnitt, Gasnadel, Mischrohr und Hauptdüse. Dadurch eignet sich der PHBG besser für umfangreichere Tuning-Setups, ist aber auch empfindlicher gegenüber Abstimmfehlern.
Der SHA ist deutlich simpler. Bei den meisten SHA-Setups ist die Hauptdüse das wichtigste wechselbare Abstimmteil. Standgas, unterer Gasbereich und Vollgas werden stark von Hauptdüse, Luftfilter, Kraftstoffversorgung und einem dichten Motor beeinflusst.
| Merkmal | Dellorto SHA | Dellorto PHBG |
|---|---|---|
| Bester Einsatz | Originale oder leicht getunte Mopeds | Getunte Mopeds mit mehr Abstimm-Bedarf |
| Wichtigste Abstimmteile | Hauptdüse, Luftfilter, Kraftstoffniveau, Standgasschraube | Hauptdüse, Leerlaufdüse, Nadel, Mischrohr, Gasschieber-Ausschnitt, Luftschraube |
| Standgas einstellen | Vor allem Standgasschraube und saubere Kraftstoffversorgung | Standgasschraube, Luftschraube und Leerlaufdüse |
| Teillast abstimmen | Begrenzt | Nadel und Mischrohr |
| Schwierigkeit | Einfach | Detaillierter |
| Beste Schrauber-Methode | Sauber halten, sicher bedüsen und Falschluft ausschließen | Jeden Bereich Schritt für Schritt abstimmen |
Die wichtigsten Dellorto SHA Teile erklärt
Der Dellorto SHA hat weniger Abstimmteile als ein PHBG, aber die vorhandenen Teile müssen sauber sein, richtig abdichten und zum Motor passen. Eine verschmutzte Hauptdüse, ein klemmender Schwimmer, ein lockerer Ansauganschluss oder eingeschränkte Kraftstoffversorgung können dafür sorgen, dass sich der Motor wie falsch bedüst anfühlt.
| Teil | Funktion | Was prüfen? | Ersatzteile |
|---|---|---|---|
| Choke / Starterklappe | Hilft beim Kaltstart, indem die Luft begrenzt und das Gemisch fetter wird. | Prüf, ob sie nach dem Start vollständig öffnet. Ein hängender Choke macht den Motor zu fett. | SHA Teile ansehen |
| Gasschieber | Öffnet und schließt, wenn du Gas gibst. | Prüf, ob er leichtgängig ist und vollständig zurückkommt. Achte auch auf etwas Spiel am Gaszug. | Gasschieber ansehen |
| Standgasschraube | Legt fest, wie weit der Gasschieber im Standgas offen bleibt. | Stell das Standgas erst ein, wenn der Motor warm und der Vergaser sauber ist. | Standgasschraube ansehen |
| Hauptdüse | Regelt die wichtigste Kraftstoffzufuhr und ist das zentrale SHA-Abstimmteil. | Starte sicher fett und düse Schritt für Schritt runter. | Hauptdüsen ansehen |
| Schwimmer | Regelt das Kraftstoffniveau in der Schwimmerkammer. | Ein klemmender Schwimmer kann Überlaufen oder schlechte Kraftstoffversorgung verursachen. | Schwimmerteile ansehen |
| Schwimmernadel | Öffnet und schließt den Kraftstofffluss in die Schwimmerkammer. | Schmutz oder Verschleiß kann Lecken, Absaufen oder ungleichmäßigen Lauf verursachen. | Schwimmernadel ansehen |
| Kraftstoffanschluss | Bringt Kraftstoff vom Tank in den Vergaser. | Prüf auf eingeschränkten Durchfluss, alten Schlauch, lockeren Sitz und Schmutz aus dem Tank. | Passende Teile ansehen |
| Ansaugstutzen-Anschluss | Verbindet den Vergaser mit dem Ansaugstutzen. | Prüf die Hülse oder Reduzierung und achte auf Falschluft. | Ansaugstutzen ansehen |
| Luftfilter / Lufteinlass | Regelt, wie viel Luft in den Vergaser gelangt. | Jede Änderung am Luftfilter kann eine andere Hauptdüse nötig machen. | Luftfilter ansehen |
Wie der Dellorto SHA Kraftstoff dosiert
Der SHA wird nicht wie ein PHBG abgestimmt. Bei einem PHBG kannst du die Abstimmung in Leerlaufdüse, Nadel und Mischrohr, Gasschieber-Ausschnitt, Luftschraube und Hauptdüse aufteilen. Beim SHA hängt das System stärker zusammen. Dellorto beschreibt das Leerlaufsystem vom SHA als vom Hauptsystem abgeleitet. Dadurch haben Hauptdüse und Kraftstoffversorgung über einen größeren Bereich Einfluss, als viele Einsteiger erwarten.
| Komponente | Hauptwirkung | Symptome bei falschem Setup |
|---|---|---|
| Hauptdüse | Wichtigste Kraftstoffzufuhr durch den Vergaser. | Zu klein kann mageren, heißen oder schwachen Lauf bei Vollgas verursachen. Zu groß kann Viertakten, Rauch oder träges Hochdrehen verursachen. |
| Luftfilter / Luftfilterkasten | Bestimmt, wie viel und wie schnell Luft in den Vergaser kommt. | Ein offenerer Filter braucht meist mehr Kraftstoff. Ein zu restriktiver Filter kann das Setup zu fett machen. |
| Gasschieber | Regelt den Luftstrom beim Gasgeben. | Schmutz, zu strammer Gaszug oder ein klemmender Schieber kann hängendes Standgas oder schlechtes Zurückfallen verursachen. |
| Schwimmer und Schwimmernadel | Hält das Kraftstoffniveau in der Schwimmerkammer stabil. | Überlaufen, Kraftstoffmangel, schlechter Kaltstart oder ungleichmäßiger Lauf. |
| Choke / Starterklappe | Macht das Gemisch für den Kaltstart fetter. | Wenn sie teilweise geschlossen bleibt, kann der Motor zu fett laufen und viertakten. |
| Standgasschraube | Stellt die Standgasdrehzahl ein, indem der Gasschieber leicht offen bleibt. | Wenn du sie kalt einstellst, kann das Standgas später zu hoch oder zu niedrig sein. |
Wann du deinen Dellorto SHA Vergaser prüfen solltest
Prüf deinen SHA Vergaser, wenn dein Moped schlecht startet, kein Standgas hält, beim Gasgeben verschluckt, viertaktet, Kraftstoff verliert oder nur mit Choke läuft. Oft liegt das an Schmutz, falscher Hauptdüse, eingeschränkter Kraftstoffzufuhr, undichter Schwimmernadel, hängendem Choke oder Falschluft am Ansaugstutzen.
| Problem | Mögliche Ursache | Zuerst prüfen | Ersatzteile |
|---|---|---|---|
| Motor läuft nur mit Choke | Hauptdüse verstopft, Kraftstoffversorgung eingeschränkt oder Falschluft. | Hauptdüse reinigen, Kraftstofffluss prüfen und Ansaugstutzen-Abdichtung kontrollieren. | SHA Teile ansehen |
| Motor verliert Kraftstoff | Schwimmer klemmt oder Schwimmernadel dichtet nicht ab. | Schwimmer, Schwimmernadel, Schwimmerkammer und Kraftstoffschlauch. | Reparatursatz ansehen |
| Motor viertaktet bei Vollgas | Hauptdüse zu groß, Luftfilter zu restriktiv oder Choke öffnet nicht vollständig. | Hauptdüsengröße, Luftfilter und Choke-Bewegung. | Düsen ansehen |
| Motor läuft heiß oder schwach bei Vollgas | Hauptdüse zu klein, Luftleck oder Kraftstoffmangel. | Hauptdüse, Kraftstoffversorgung, Ansauglecks und Kerzenbild. | Abstimmteile ansehen |
| Standgas hängt hoch | Gasschieber schließt nicht, Gaszug zu stramm oder Falschluft. | Gaszugspiel, Gasschieberbewegung und Ansaugabdichtung. | SHA Teile ansehen |
| Motor stirbt im Standgas ab | Standgas zu niedrig, Vergaser verschmutzt oder schlechte Kraftstoffversorgung. | Standgasschraube, Hauptdüse, Schwimmerkammer und Kraftstofffluss. | Vergaserteile ansehen |
Grundreihenfolge zum Abstimmen eines Dellorto SHA Vergasers
Nutze diese Reihenfolge, wenn du einen Dellorto SHA an einem Puch Moped montierst, reinigst oder abstimmst. Fang nicht damit an, zufällig Teile zu tauschen. Stell zuerst sicher, dass der Vergaser sauber ist, der Motor dicht ist und Kraftstoff sauber in die Schwimmerkammer kommt.
Interaktiver SHA Abstimm-Simulator
Beweg den Gaspositions-Slider unten, um zu sehen, wie der Dellorto SHA über den Gasbereich reagiert. Nutze den Choke-Button, um zu zeigen, was sich verändert, wenn die Starterklappe beim Kaltstart aktiv ist. Sobald der Choke eingerastet ist, bleibt er mechanisch verriegelt, bis du den Gasschieber auf etwa 90% oder weiter öffnest.
Dellorto SHA Gaspositions-Visualizer
Sieh, welche SHA Teile von Standgas bis Vollgas am wichtigsten sind.
Dellorto SHA Setup-Teile bei Puchshop kaufen
Wenn du einen Dellorto SHA Vergaser abstimmst oder überholst, ist es sinnvoll, die richtigen Hauptdüsen, Dichtungen, Schwimmerteile, Kraftstoffschlauch, Luftfilterteile und Ansaugstutzen-Teile bereitliegen zu haben. So kannst du Schritt für Schritt abstimmen, statt zu raten oder verschlissene Teile wiederzuverwenden.

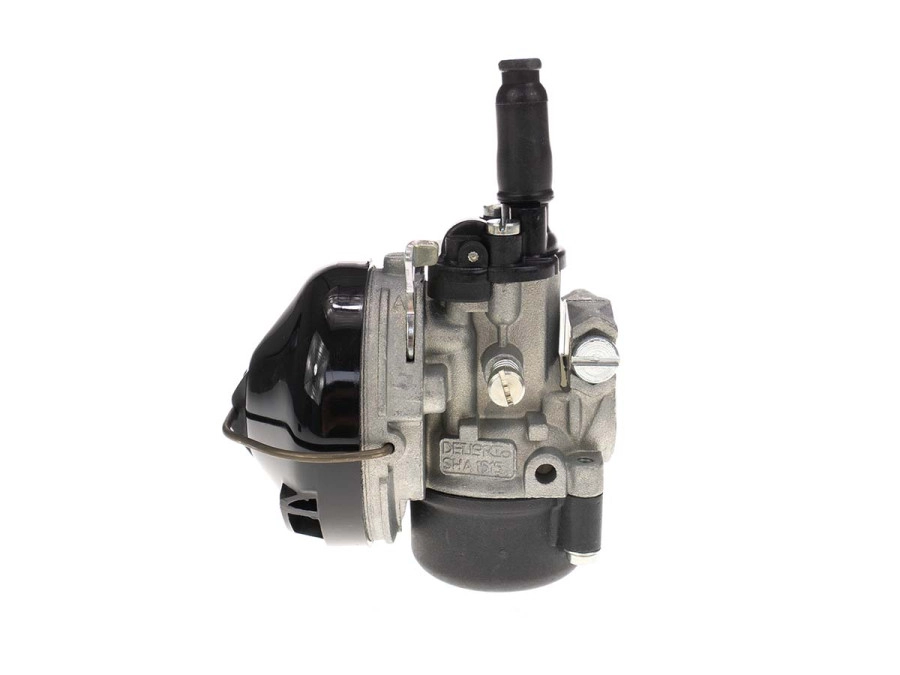

Dellorto SHA 15/15 Vergaser Hand Choke Original
Originaler SHA 15/15 Vergaser für ein simples und zuverlässiges Puch Vergaser-Setup.
SHA 15/15 Original ansehen

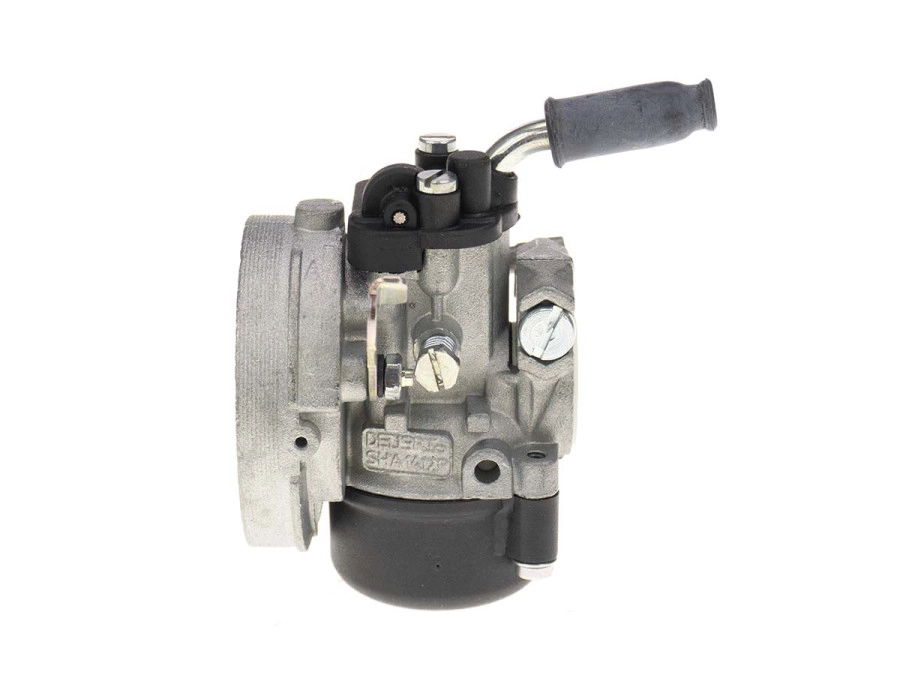

Dellorto SHA 14/12 Vergaser Hand Choke Original
Gut für originale und milde Setups, bei denen eine kleinere SHA Vergasergröße besser passt.
SHA 14/12 Original ansehen

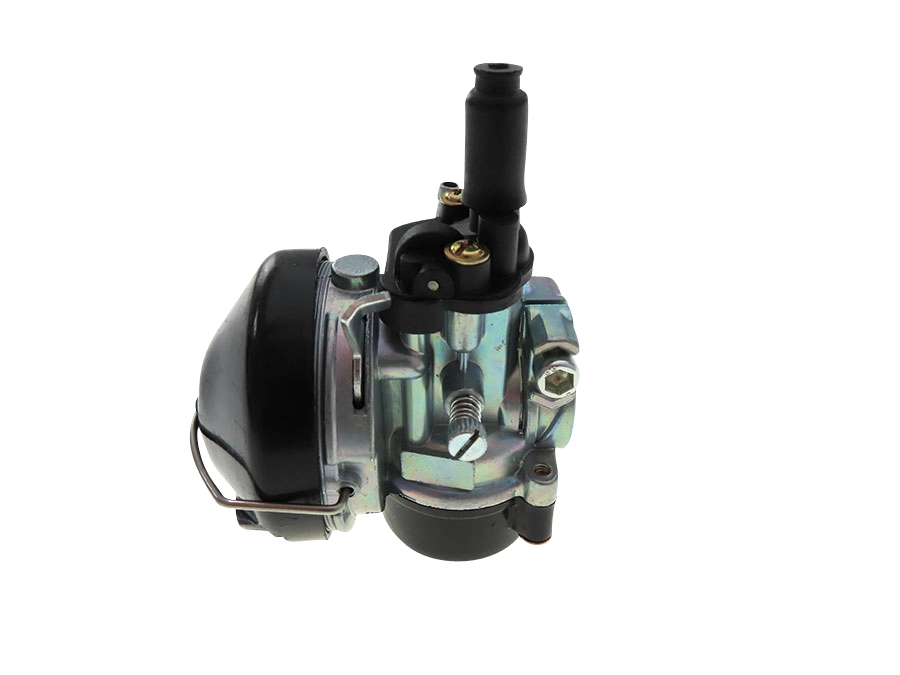

Dellorto SHA 15/15 Vergaser Nachbau
Nachbau-SHA 15/15 als Option zum Überholen oder Ersetzen eines einfachen Puch Vergaser-Setups.
SHA 15/15 Nachbau ansehenBrauchst du Teile für dein Dellorto SHA Setup?
Finde SHA Vergaser, Hauptdüsen, Luftfilterteile, Kraftstoffteile und Setup-Teile für dein Puch Moped bei Puchshop.
Dellorto SHA Vergaserteile kaufen Tipp: Ändere immer nur ein Abstimmteil auf einmal und teste danach, bevor du die nächste Anpassung machst.FAQ: Dellorto SHA Vergaser abstimmen
Ist ein Dellorto SHA gut für eine Puch Maxi?
Ja. Ein Dellorto SHA ist ein guter Vergaser für originale und leicht getunte Puch Maxi Setups. Er ist simpel, kompakt und leicht zu warten.
Was ist das wichtigste Abstimmteil am Dellorto SHA?
Die Hauptdüse ist das wichtigste Abstimmteil. Luftfilter, Auspuff, Kraftstofffluss und Falschluft beeinflussen ebenfalls stark, wie der Vergaser läuft.
Hat ein Dellorto SHA eine Nadel wie ein PHBG?
Ein typischer SHA wird nicht wie ein PHBG mit verstellbarer Gasnadel und Mischrohr abgestimmt. Deshalb ist der SHA einfacher, aber weniger fein einstellbar.
Warum läuft mein SHA nur mit Choke?
Meist bekommt der Motor dann zu wenig Kraftstoff oder zu viel Luft. Prüfe Hauptdüse, Kraftstofffluss, Vergaserreinigung und Falschluft am Einlass.
Soll ich den SHA nur nach Kerzenbild abstimmen?
Nein. Das Kerzenbild hilft, aber prüfe auch Motortemperatur, Gasannahme, Viertakten, Kraftstofffluss, Luftlecks und das Verhalten unter Last.
Brauche ich nach einem anderen Luftfilter eine größere Düse?
Oft ja. Ein offenerer Luftfilter lässt meist mehr Luft durch, deshalb braucht der Motor häufig eine größere Hauptdüse, um sicher zu bleiben.
