Dellorto PHDG Vergaser erklärt
Ein Dellorto PHDG Vergaser ist ein moderner Performance-Vergaser für Fahrer, die präzise abstimmen wollen, eine starke Gasannahme suchen und ein hochwertiges Dellorto-Setup auf einem getunten 2-Takt- oder 4-Takt-Motor fahren möchten. Für Puch, Tomos und andere Moped-Projekte ist der PHDG vor allem bei Sport- und Racing-Setups interessant, wenn ein serienmäßiger SHA, Bing oder kleiner PHBG zu begrenzt wird.
Der PHDG nutzt weiterhin die bekannte Logik eines Schiebervergasers: Schwimmerstand, Leerlaufdüse, Gemischschraube, Gasschieber, Nadel, Düsenstock, Hauptdüse und Startersystem arbeiten zusammen, wenn Gasöffnung und Motorlast steigen. Der Unterschied ist, dass Dellorto den PHDG mit modernerer Luftführung, starkem Abstimmungsbereich, besserer Wartungsfreundlichkeit und Racing-Finish entwickelt hat.
Was ist ein Dellorto PHDG Vergaser?
Der Dellorto PHDG ist eine neue Vergasergeneration, die klassische Dellorto-Vergasertechnik mit modernen Performance-Anforderungen verbindet. Dellorto präsentiert den PHDG als Vergaser, der die Marken-DNA mit der Zukunft der Vergasertechnik verbindet, mit Fokus auf Präzision, Zuverlässigkeit, Vielseitigkeit und einfachere Wartung.
Für Mopeds solltest du den PHDG als Performance-Vergaser sehen, nicht als einfachen Serienersatz. Bei Puchshop sind die verfügbaren PHDG-Optionen 19 mm, 21 mm und 24 mm. Diese Größen sind vor allem für getunte 50-ccm-, 65-ccm-, 70-ccm- und leistungsstärkere Setups relevant, bei denen der Motor mehr Luft braucht, als ein kleiner Originalvergaser liefern kann.
Quellhinweis: Dellortos PHDG-Handbuch beschreibt getrennte Abstimmungsbereiche für Starten, Standgas, Progression, stabiles Fahren, schnelles Gasöffnen und Vollgas.
Zurück nach obenWas ist der Unterschied zwischen PHDG und PHBG?
Der PHBG ist als Tuningvergaser für Mopeds sehr beliebt, weil du Leerlaufdüse, Luftschraube, Gasschieber, Nadel, Düsenstock und Hauptdüse gut kontrollieren kannst. Der PHDG folgt derselben Grundlogik eines Schiebervergasers, aber Dellorto hat das Design moderner auf Luftdurchsatz, Abstimmungsbreite, Haltbarkeit und Wartung ausgelegt.
| Merkmal | Dellorto PHBG | Dellorto PHDG |
|---|---|---|
| Typische Rolle | Bewährter Tuningvergaser für Mopeds und kleine Motoren. | Moderner Performance-Vergaser für stärkere Sport- und Racing-Setups. |
| Puchshop Größenoptionen | Bei Mopeds oft in kleinen und mittleren Tuninggrößen genutzt. | Bei Puchshop in 19 mm, 21 mm und 24 mm erhältlich. |
| Luftführung | Klassisches PHBG-Venturi- und Gehäusedesign. | Runder Diffusor in einer Linie mit dem Kanal für besseren Flow. |
| Abstimmung | Leerlaufdüse, Luftschraube, Gasschieber, Nadel, Düsenstock und Hauptdüse. | Ähnliche Schiebervergaser-Logik mit mehr Fokus auf flexible Kalibrierung. |
| Beste Anwendung | Milde bis starke Moped-Tuning-Setups. | Sportzylinder, Racing-Setups und Motoren, die mehr Luftdurchsatz nutzen können. |
| Wartung | Gute Teileversorgung und bekannter Aufbau. | Geschraubter Deckel und moderne Konstruktion für einfachere Wartung. |
Wichtige PHDG Merkmale
Dellorto hebt mehrere Designdetails des PHDG hervor. Das Venturi ist zentriert und der runde Diffusor liegt in einer Linie mit dem Kanal für effizienten Luftstrom. Vergasergehäuse, Schwimmerkammer und Gasschieber bestehen aus Aluminiumlegierung, um Gewicht zu sparen und Wärme besser abzuleiten.
Für die Abstimmung bietet der PHDG mehrere wichtige Bereiche: Gemischschraube, Leerlaufdüse, Düsenstock, Nadel, Hauptdüse, Starterdüse, Gasschieber, Schwimmernadel-Sitz und Schwimmerstand. Das Handbuch beschreibt außerdem verschiedene Hauptsystem-Aufbauten, darunter Düsenstock-Konfigurationen mit oder ohne Bohrungen, je nach Vergaserversion und Kalibrierung.
Zurück nach obenPHDG Vergaserteile und Systeme
Ein PHDG arbeitet als komplettes System. Vergasergehäuse, Schwimmerkammer, Gasschieber, Nadel, Düsenstock, Düsen und Startersystem beeinflussen zusammen, wie sauber der Motor startet, im Standgas läuft, beschleunigt und bei Vollgas dreht.
| Teil / System | Funktion | Was prüfen? |
|---|---|---|
| Diffusor / Venturi | Steuert den Hauptluftstrom durch den Vergaser. | Wähl eine Größe, die zu Zylinder, Auspuff, Einlass und Einsatz passt. |
| Schwimmer | Regelt den Kraftstoffstand in der Schwimmerkammer. | Prüf auf Klemmen, falschen Kraftstoffstand oder Überlaufen. |
| Schwimmernadel und Sitz | Öffnet und schließt die Benzinzufuhr zur Schwimmerkammer. | Der Nadelsitz muss genug liefern, ohne den Vergaser zu fluten. |
| Leerlaufdüse | Regelt den Kraftstoff bei Standgas und sehr kleiner Gasöffnung. | Reinige sie sorgfältig, wenn der Motor nicht im Standgas läuft oder schlecht annimmt. |
| Gemischschraube | Feinabstimmung für Standgas und unteren Gasbereich. | Stell sie erst ein, wenn der Vergaser sauber, warm und dicht ist. |
| Progressionsbohrung | Hilft beim Übergang von Standgas zu Teillast. | Wichtig für saubere Gasannahme aus niedriger Drehzahl. |
| Gasschieber | Regelt den Luftstrom beim Öffnen des Gasgriffs. | Der Schieberausschnitt beeinflusst die erste Gasreaktion. Ein kleinerer Ausschnitt kann die erste Gasöffnung fetter machen; ein größerer Ausschnitt kann die erste Reaktion magerer machen. |
| Konische Nadel | Dosiert Kraftstoff im mittleren Gasbereich. | Nadelform und Clipposition beeinflussen, wie fett oder mager der Motor bei Teillast läuft. Nadel höher macht den mittleren Bereich meist fetter; Nadel tiefer macht ihn meist magerer. |
| Düsenstock / Zerstäuber | Arbeitet mit der Nadel zusammen und dosiert Kraftstoff. | Ein anderer Düsenstock kann einen großen Teil der Kraftstoffkurve verändern, also muss er gut zur Nadel und zum Motorbedarf passen. |
| Hauptdüse | Regelt Kraftstoff bei viel Gas und Vollgas. | Starte sicher fett und düse vorsichtig runter. |
| Starterdüse | Gibt zusätzlichen Kraftstoff beim Kaltstart. | Nur aktiv, wenn das Startersystem benutzt wird. Prüfe sie, wenn der Motor kalt schlecht startet. |
| Unterdruck- / Ölanschluss mit Dichtventil | Wird bei Setups genutzt, die diese Anschlüsse brauchen. | Bei Vormischung müssen ungenutzte Anschlüsse sicher verschlossen werden. |
Wie die PHDG Kraftstoffsysteme arbeiten
Wie beim PHBG läuft der PHDG nicht nur über eine einzige Düse. Je nach Gasstellung haben unterschiedliche Teile mehr Einfluss. Stimme den Vergaser deshalb als komplettes System ab und mach nicht automatisch eine einzelne Düse für jedes Symptom verantwortlich.
Düsenstock und Nadel solltest du immer als Kombination betrachten. Ein anderer Düsenstock kann einen großen Teil der Kraftstoffkurve verschieben, während Nadelform und Clipposition verändern, wie der Motor im mittleren Gasbereich reagiert. Nadel höher macht den mittleren Bereich meist fetter; Nadel tiefer macht ihn meist magerer.
| Gasbereich | Hauptsächlich aktive Teile | Was du merkst, wenn es nicht stimmt |
|---|---|---|
| Standgas | Leerlaufdüse, Gemischschraube, Schwimmerstand | Schlechtes Standgas, Absterben oder schweres Starten. |
| Erste Gasöffnung | Leerlaufsystem, Progressionsbohrung, Schieberausschnitt | Verschlucken, zu scharfe Reaktion oder Absaufen. |
| Mittlerer Gasbereich | Nadel und Düsenstock | Fettes Stottern, mageres Verschlucken oder schwache Beschleunigung. |
| Viel Gas | Hauptdüse, Düsenstock und Nadelform | Viertakten, Überhitzen oder schlechtes Durchziehen. |
| Vollgas | Hauptdüse, Benzinversorgung, Luftfilter und Auspuff-Abstimmung | Zu mager, wenig Leistung oder hohe Temperatur. |
Interaktiver PHDG Abstimmungs-Simulator
Bewege den Gasöffnungs-Slider unten, um zu sehen, welche PHDG Kraftstoffsysteme bei zunehmender Gasöffnung den größten Einfluss haben. Die hervorgehobenen Kurven zeigen, welche Systeme bei dieser Gasstellung aktiv sind. Die Bereiche überlappen bewusst, weil ein Vergaser nicht wie ein Ein-/Aus-Schalter von einem Teil zum anderen wechselt.
Dellorto PHDG Gasöffnungs-System-Visualizer
Nutze den Slider, um zu sehen, wie Leerlaufsystem, Progressionssystem, Nadel, Düsenstock und Hauptdüse ineinandergreifen.
Aktive PHDG Teile
Beispiel PHDG 24 Werkseinstellung
Das Dellorto PHDG 24 Setup unten ist ein Beispiel für eine Werkskonfiguration. Nutz diese Werte als Dellorto-Referenz für diese Vergaserkonfiguration, nicht als universelle Bedüsung für jede Puch oder Tomos.
| Einstellung | Wert |
|---|---|
| Venturidurchmesser | Ø24 |
| Motor-Anschlussdurchmesser | Ø31 |
| Luftfilter-Anschlussdurchmesser | Ø46 |
| Schwimmer | 4 g |
| Schwimmernadel-Sitz | Ø220 |
| Schwimmerkammerstand | 6 mm |
| Standgasschraube | 2 Umdrehungen offen |
| Leerlaufdüse | 55 |
| Düsenstock | 262 AU |
| Hauptdüse | 112 |
| Konische Nadel | W7/3^ |
| Gasschieber | 40 |
| Starterdüse | 60 |
Ein Puch- oder Tomos-Setup kann je nach Zylinder, Auspuff, Einlass, Luftfilter, Schwimmerstand, Temperatur, Zündung und echter Fahrbelastung andere Düsen brauchen.
Zurück nach obenWann solltest du einen PHDG auf einem Moped fahren?
Ein Dellorto PHDG macht Sinn, wenn der Motor den zusätzlichen Luftdurchsatz und die Abstimmungsbreite wirklich nutzen kann. Er passt vor allem zu Sportzylindern, Racing-Zylindern, stärkeren Auspuffanlagen, Membranumbauten und Motoren, bei denen ein kleinerer Vergaser die Spitzenleistung oder Gasannahme begrenzt.
Für ein fast serienmäßiges 50-ccm-Moped ist der PHDG wahrscheinlich mehr Vergaser als nötig. Ein Bing, SHA oder kleineres PHBG-ähnliches Setup ist dann meistens einfacher abzustimmen und im Alltag angenehmer. Bei einem ernsthaft getunten Setup wird der PHDG interessanter, weil er mehr Raum für Luftdurchsatz und Kalibrierung bietet.
Grundreihenfolge für die PHDG-Abstimmung
Dellorto PHDG Vergaser und Setup-Teile shoppen
Beim Aufbau eines PHDG-Setups ist der Vergaser selbst nur ein Teil des kompletten Ansaugsystems. Ansaugstutzen, Luftfilter, Benzinschlauch, Benzinhahn, Düsen und Dichtungen müssen alle zum Motor-Setup passen.

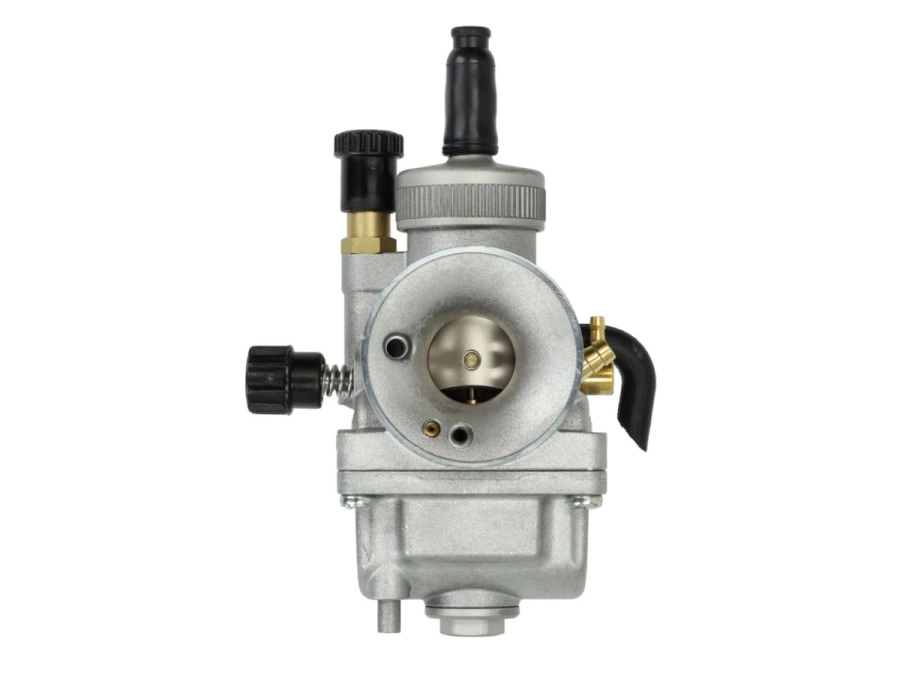

Dellorto PHDG 19mm
Guter Startpunkt für Sport-Setups, die mehr Luft brauchen als ein kleiner Originalvergaser, ohne direkt auf einen großen Racing-Vergaser zu springen.
PHDG 19mm ansehen

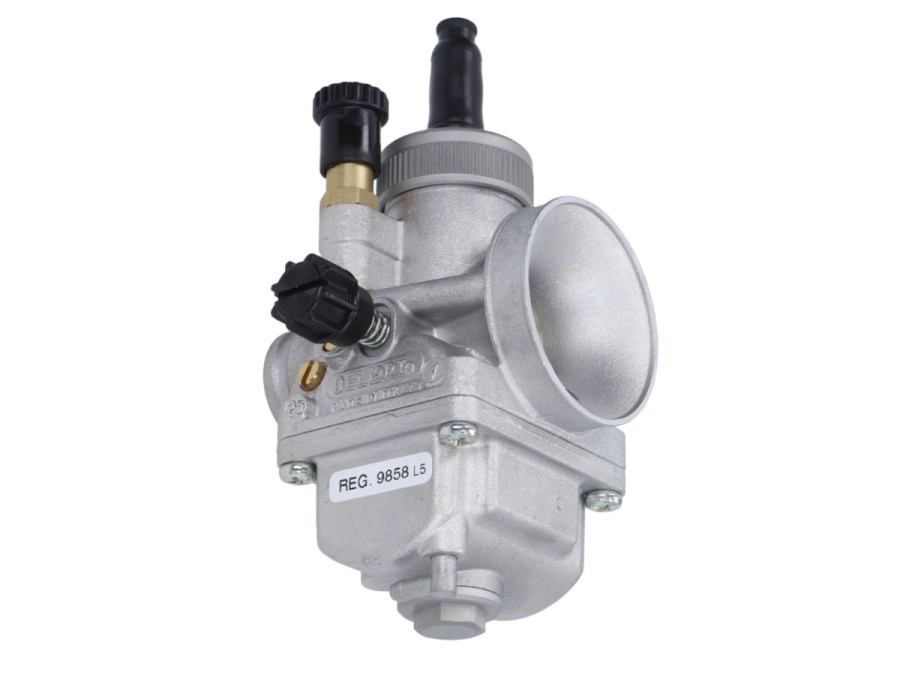

Dellorto PHDG 21mm
Eine starke mittlere Option für getunte Motoren, bei denen Zylinder, Auspuff und Einlass von zusätzlichem Luftdurchsatz und präziser Abstimmung profitieren können.
PHDG 21mm ansehen

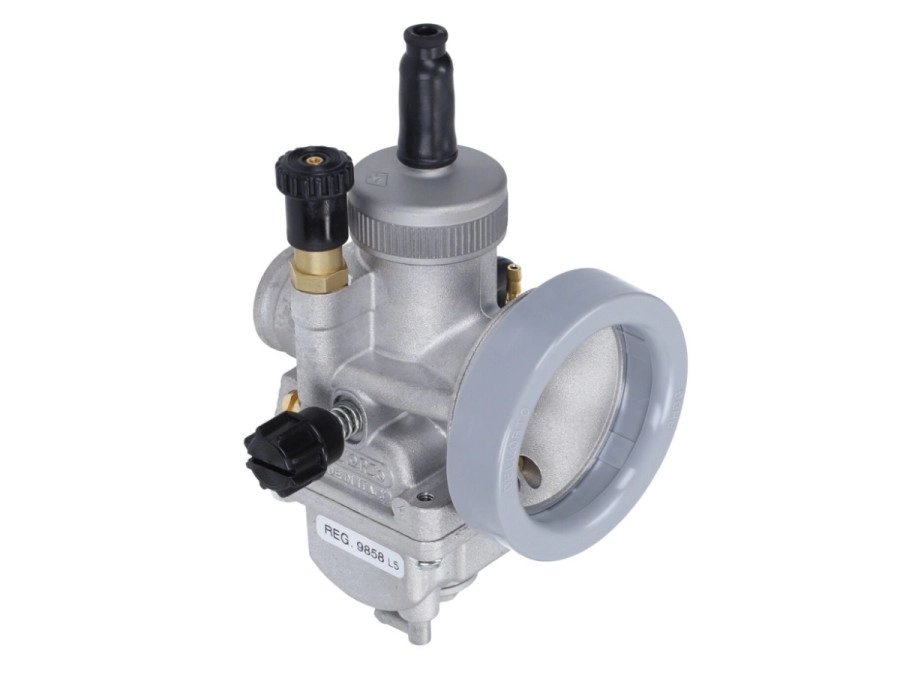

Dellorto PHDG 24mm
Am besten geeignet für ernsthafte Performance-Builds, bei denen der Motor den größeren Venturi und den höheren Kraftstoffbedarf bei viel Gas wirklich nutzen kann.
PHDG 24mm ansehenPHDG Abstimmungs- und Setup-Teile
| Setup-Bereich | Nützlich wenn | Produktlink |
|---|---|---|
| Düsen | Für die Abstimmung von Leerlaufdüse, Hauptdüse oder Startersystem. | Dellorto 5mm Düsen shoppen |
| Ansaugstutzen | Nötig, wenn die Vergaserpassung zum Einlass-Setup stimmen muss. | Steck-Ansaugstutzen shoppen |
| Luftfilter | Nötig, wenn sich der Luftdurchsatz ändert und der Vergaser neu abgestimmt werden muss. | 45mm Luftfilter shoppen |
| Benzinschlauch und Filter | Hilfreich für stabile Benzinversorgung bei viel Gas. | Benzinschlauch und Filter shoppen |
| Dichtungen und Verschlüsse | Wichtig bei der Kontrolle auf Falschluft oder Benzinleckagen. | Dichtungspapier shoppen |
Baust du ein Dellorto PHDG Setup?
Stell sicher, dass Vergaser, Ansaugstutzen, Luftfilter, Benzinversorgung und Bedüsung zusammenpassen, bevor du abstimmst. Starte fett, teste vorsichtig und ändere immer nur eine Sache auf einmal.
Dellorto PHDG Vergaser ansehen Nutze die 19mm-, 21mm- und 24mm-Optionen als Setup-Entscheidung, nicht einfach als Größer-ist-besser-Regel.FAQ: Dellorto PHDG Vergaser
Was ist ein Dellorto PHDG Vergaser?
Der Dellorto PHDG ist ein moderner Performance-Schiebervergaser. Puchshop bietet den PHDG in 19 mm, 21 mm und 24 mm für getunte Moped-Setups an.
Ist der PHDG besser als ein PHBG?
Das hängt vom Motor-Setup ab. Ein PHBG ist bewährt, bekannt und bei Mopeds sehr verbreitet. Der PHDG ist neuer und stärker auf Performance ausgelegt, mit besserer Luftführung und breiteren Abstimmungsmöglichkeiten. Für ein mildes Setup ist ein PHBG oft einfacher. Für ein stärkeres Sport- oder Racing-Setup kann der PHDG interessanter sein.
Kann ich einen PHDG auf einer Puch Maxi fahren?
Ja, aber nur wenn der Rest vom Setup dazu passt. Du brauchst den richtigen Ansaugstutzen, genug Zylinder- und Auspuffdurchsatz, eine gute Benzinversorgung und saubere Bedüsung. Auf einer serienmäßigen Puch Maxi ist der PHDG meistens mehr Vergaser, als der Motor braucht.
Kann ich einen PHDG auf einer Tomos fahren?
Ja, auf einem getunten Tomos-Setup mit passendem Ansaugstutzen und genug Motorbedarf. Bei serienmäßigen Tomos-Motoren ist ein kleinerer und einfacherer Vergaser meist angenehmer zu fahren und abzustimmen.
Welche PHDG-Größe soll ich nehmen?
Das hängt vom kompletten Motor-Setup ab. Die 19-mm-Version ist eine gute Sport-Option, die 21-mm-Version ist eine starke mittlere Wahl und die 24-mm-Version passt vor allem zu ernsthaften Performance-Builds, die mehr Luftdurchsatz nutzen können.
Benutzt der PHDG die gleichen Düsen wie ein PHBG?
Nicht automatisch. Prüfe immer die genaue Dellorto-Teileliste für deine PHDG-Version. Die Abstimmungslogik ähnelt anderen Dellorto-Schiebervergasern, aber die Teilekompatibilität solltest du vor dem Bestellen von Düsen, Nadeln, Düsenstöcken oder Dichtungen prüfen.
Wie fange ich mit der PHDG-Abstimmung an?
Starte mit einem sauberen Vergaser, korrektem Schwimmerstand, keiner Falschluft und einer sicher fetten Hauptdüse. Danach stimmst du Standgas, unteren Gasbereich, Nadelposition und Vollgas Schritt für Schritt ab.
Wie stelle ich das Standgas bei einem Dellorto PHDG ein?
Wärm den Motor zuerst gut auf. Stell die Leerlaufdrehzahl mit der Standgasschraube oder Gasschieber-Stellschraube ein und drehe danach die Gemischschraube in kleinen Schritten, bis der Motor sauber im Stand läuft und ohne Hängenbleiben oder Absterben wieder ins Standgas zurückfällt. Wenn die Gemischschraube mehr als ungefähr 3 Umdrehungen offen stehen muss, kann die Leerlaufdüse zu klein sein.
Warum kommt Benzin aus dem PHDG Überlauf?
Benzin aus dem Überlauf weist meistens auf eine verschmutzte, klemmende oder beschädigte Schwimmernadel oder einen verschmutzten Schwimmernadel-Sitz hin. Reinige zuerst Schwimmerkammer, Schwimmernadel und Sitz. Kommt das Problem zurück, ersetze das verschlissene Teil. Schließe den Benzinhahn, wenn das Moped steht, besonders bei längerer Lagerung.
