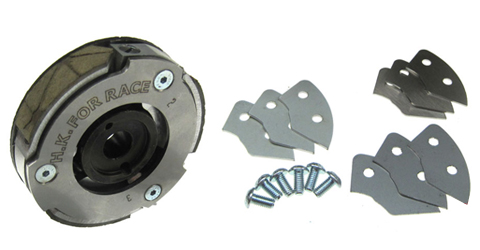

Einstellen der Kupplung
Die Kupplung ist auf 7500 Umdrehungen pro Minute eingestellt, und das ist ohne extra Gewicht. Durch das Verdrehen der Einstellschraube im Urzeigersinn erhöht sich die Einkuppeldrehzahl um +/- 200 Umdrehungen pro ¼ Umdrehung der Einstellschraube. Durch das zusätzliche Gewicht wird die Einrastgeschwindigkeit geringer (siehe Tabelle). Es ist nicht notwenig, die Einstellschraube zu drehen, wenn zusätzliches Gewicht hinzugefügt wird.
Hinweis: Drehen die Stellschraube nicht mehr als 1 Umdrehung im Uhrzeigersinn. Wenn mehr Umdrehungen gemacht werden, wird die Feder beschädigt und verliert ihre Federkraft.
Einstelltabelle für Gewicht | Griffgeschwindigkeit | Differenz |
Ohne Zusätzliches Gewicht auf | 7500 | |
Mit Bolzen 1 | 7200 | -300 |
Mit Bolzen 2 | 6900 | -600 |
Mit Bolzen 1 & 2 | 6800 | -700 |
Mit Platte 0,8mm & Bolzen 1 | 6500 | -1000 |
Mit Platte 1,0mm & Bolzen 1 | 6300 | -1200 |
Mit Platte 1,5mm & Bolzen 1 | 6100 | -1400 |
Mit Platte 0,8mm & Bolzen 2 | 6200 | -1300 |
Mit Platte 2,0mm & Bolzen 2 | 6000 | -1500 |
Mit Platte 1,5mm & Bolzen 2 | 5800 | -1700 |
Mit Platte 1,5mm, Bolzen 1 und 2 | 5600 | -1900 |
Drehen im Uhrzeigersinn = höhere Betriebsdrehzahl (1/4 Umdrehung entspricht 200 U/min).
Links abbiegen = niedrigere Betriebsdrehzahl
