Puch E50 Motor überholen
Einen Puch E50 Motor zu überholen erfordert sauberes Arbeiten, das richtige Werkzeug und eine präzise Montage. In dieser Schritt-für-Schritt-Anleitung erfährst du, wie du das Puch E50 Motorgehäuse überholst, die Kurbelwelle einbaust, Lager und Wellendichtringe montierst und das Kurbelgehäuse korrekt abdichtest.
Eine sauber durchgeführte Puch E50 Überholung sorgt für zuverlässige Kompression, eine frei drehende Kurbelwelle, bessere Abdichtung und eine längere Lebensdauer des Motors. Bestelle deine Puch E50 Ersatzteile, Lager und Wellendichtringe sowie passendes Werkzeug bei PuchShop, bevor du mit der Überholung beginnst.
Wie ein Puch E50 Zweitaktmotor funktioniert
Der Puch E50 ist ein Zweitaktmotor, der das Kurbelgehäuse nutzt, um das Kraftstoff-Luft-Gemisch zu steuern. Deshalb müssen das Kurbelgehäuse, die Kurbelwellendichtringe, der Zylinderfuß und der Vergaseranschluss wirklich dicht sein. Zieht der Motor Falschluft, kann er zu hoch im Leerlauf drehen, zu mager laufen, überhitzen, Leistung verlieren oder sich schlecht abstimmen lassen.
Eine korrekt ausgerichtete Kurbelwelle, gute Lager und richtig montierte Wellendichtringe sind entscheidend. Ein sauber abgedichtetes Kurbelgehäuse ist eine der wichtigsten Grundlagen für eine zuverlässige Puch E50 Überholung.
Zurück nach oben
Werkzeuge und Teile für eine Puch E50 Überholung
Lege alle Werkzeuge und Ersatzteile bereit, bevor du das Motorgehäuse öffnest. Das richtige Werkzeug hilft dir, sauber zu montieren und Schäden am Gehäuse, an der Kurbelwelle, an den Lagern und an den Dichtflächen zu vermeiden.
| Kategorie | Teile oder Werkzeug | Warum du es brauchst | Wichtiger Hinweis |
|---|---|---|---|
| Ersatzteile | Puch E50 Lager und Wellendichtringe | Ersetzt verschlissene Lager, Dichtringe, Seegerringe und Dichtungen. | Bei einer richtigen Motorüberholung immer neue Dichtteile verwenden. |
| Reinigung | Bremsenreiniger | Entfettet Teile und reinigt Dichtflächen. | Dichtflächen müssen sauber sein, bevor du Flüssigdichtung aufträgst. |
| Abdichtung | Flüssigdichtung | Dichtet die Gehäusehälften ab und verhindert Falschluft. | Gleichmäßig auftragen und keine Ölkanäle blockieren. |
| Schraubensicherung | Loctite 243 | Sichert wichtige Schrauben gegen Vibrationen. | Mittelstarke Schraubensicherung dort verwenden, wo es sinnvoll ist. |
| Montagewerkzeug | Drehmomentschlüssel, Seegeringzange, Lagerabzieher, Fühlerlehre | Hilft dir, Teile präzise und sicher zu montieren. | Lager oder Kurbelwellenteile niemals mit Gewalt einsetzen. |
Puch E50 Lagergrößen und Drehmomente
Die richtigen Spezifikationen helfen dir, Motorschäden zu vermeiden und die Überholung zuverlässig auszuführen. Prüfe trotzdem immer, welche Werte zu deinem genauen Puch E50 Motor passen, bevor du endgültig montierst.
| Spezifikation | Wert | Wofür verwendet | Hinweis zur Überholung |
|---|---|---|---|
| Kurbelwellenlager | 6202 C3 | Lagerung der Kurbelwelle | Passendes Lagerspiel für den Motoreinsatz verwenden. |
| Wellendichtringe | 17 × 40 × 7 mm | Abdichtung der Kurbelwelle | Mit der offenen Seite nach innen montieren. |
| Drehmoment Gehäuseschrauben | 10 Nm | Montage des Kurbelgehäuses | Über Kreuz anziehen. |
| Dichtmittel | Flüssigdichtung | Abdichtung der Gehäusehälften | Ölkanäle frei halten. |
| Schraubensicherung | Loctite 243 | Wichtige Schrauben | Dort verwenden, wo Vibrationen Schrauben lösen können. |
Weitere Werte findest du in der Übersicht mit Puch Anziehdrehmomenten.
Zurück nach obenPuch E50 Motor Schritt für Schritt überholen
Arbeite ruhig, halte alle Teile sortiert und reinige jede Dichtfläche gründlich, bevor du mit der Montage beginnst. Eine Puch E50 Überholung ist gut machbar, wenn du sauber arbeitest. Kleine Fehler bei Dichtringen, Lagern, Kurbelwellenausrichtung oder Dichtmasse können später aber große Probleme verursachen.

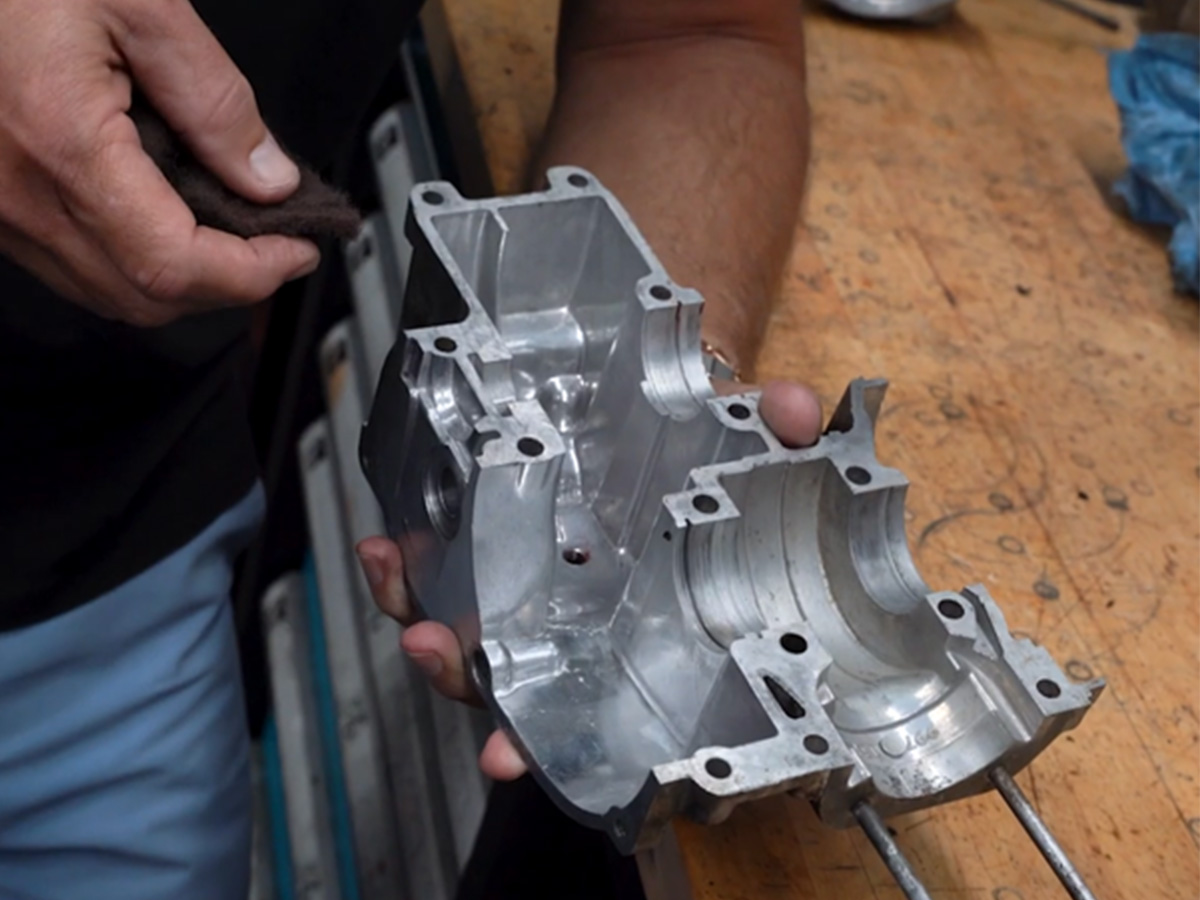

Schritt 1: Reinigung und Vorbereitung
Entferne alle Schrauben und trenne das Motorgehäuse. Reinige den Motor mit Bremsenreiniger und entfette alle Dichtflächen. Entferne alte Dichtungsreste, damit die neue Abdichtung richtig haften kann.
Sauberes Arbeiten hilft, Falschluft und unnötigen Verschleiß nach der Überholung zu vermeiden.
Schritt 2: Alte Motorteile entfernen

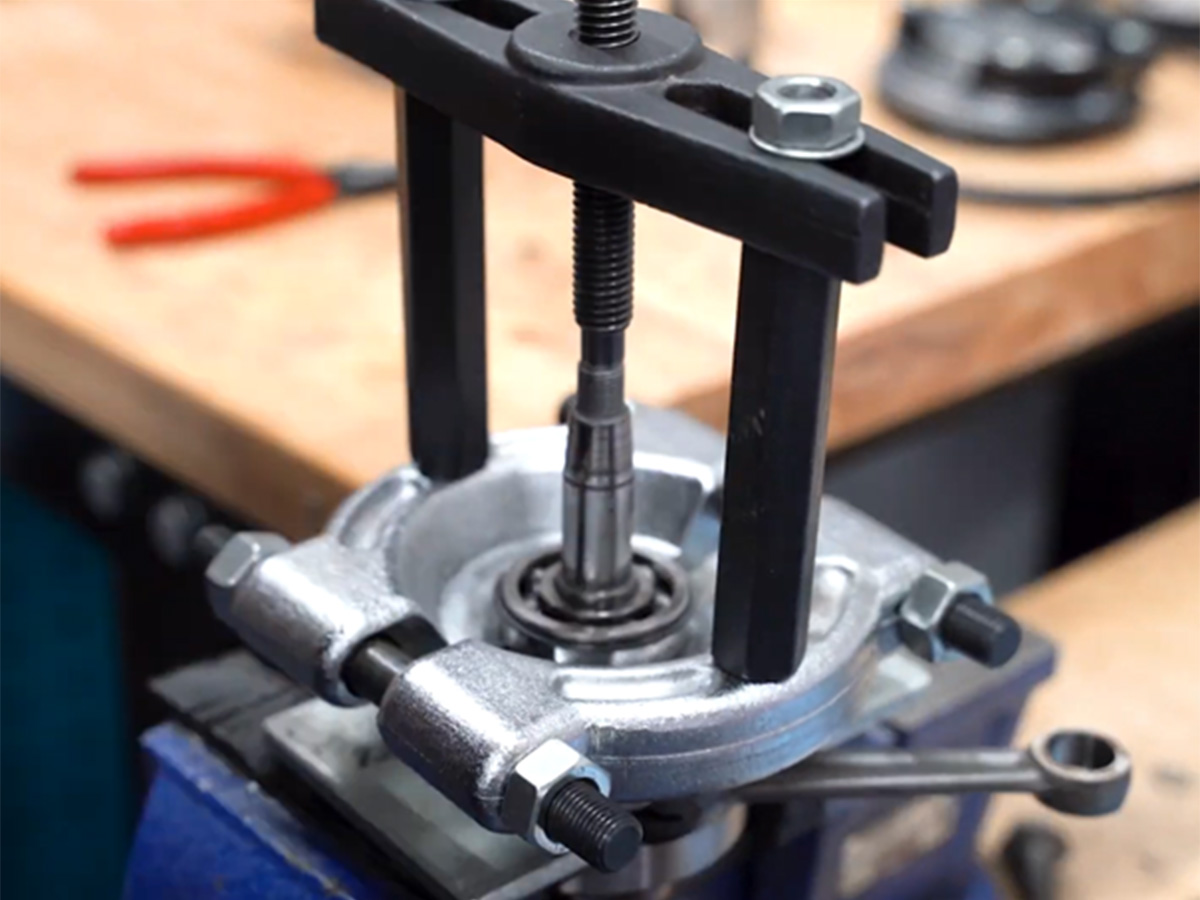

Ersetze bei jeder Puch E50 Überholung Lager, Wellendichtringe, Seegerringe und Dichtungen. Entferne alte Dichtringe und Seegerringe und ziehe die Lager mit einem Lagerabzieher heraus. Prüfe die Kurbelwelle auf Verschleiß, Spiel und sichtbare Schäden.
Neue Teile verbessern die Ausrichtung der Kurbelwelle, die Abdichtung und die Zuverlässigkeit des Motors.

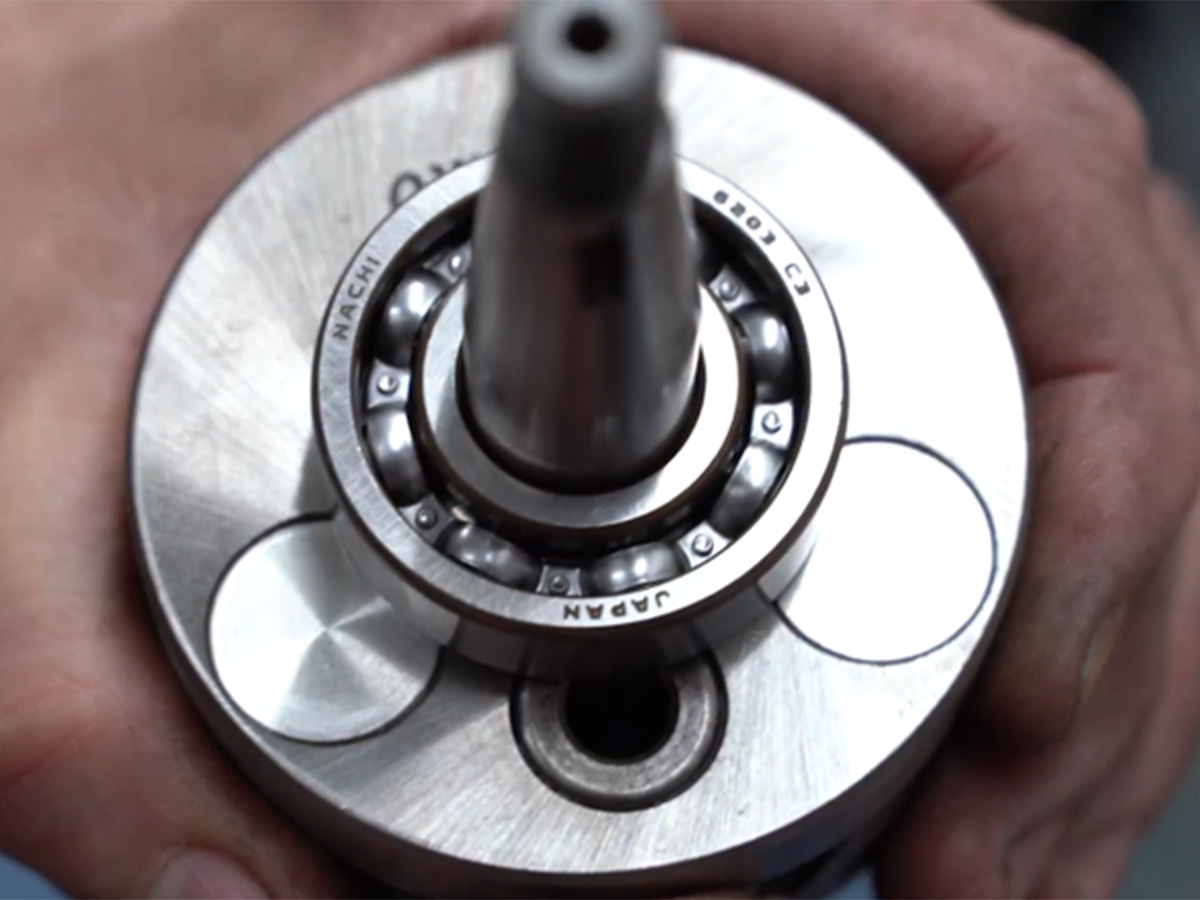

Schritt 3: Puch E50 Lager einbauen
Erwärme die Lager vor dem Einbau auf 100°C – 110°C. Durch die Wärme dehnt sich das Lager leicht aus und lässt sich einfacher in das Kurbelgehäuse einsetzen. Drücke das Lager sauber in Position und lasse es abkühlen, bevor du die Kurbelwelle einbaust.
Baue die Lager mit den Markierungen nach außen ein.

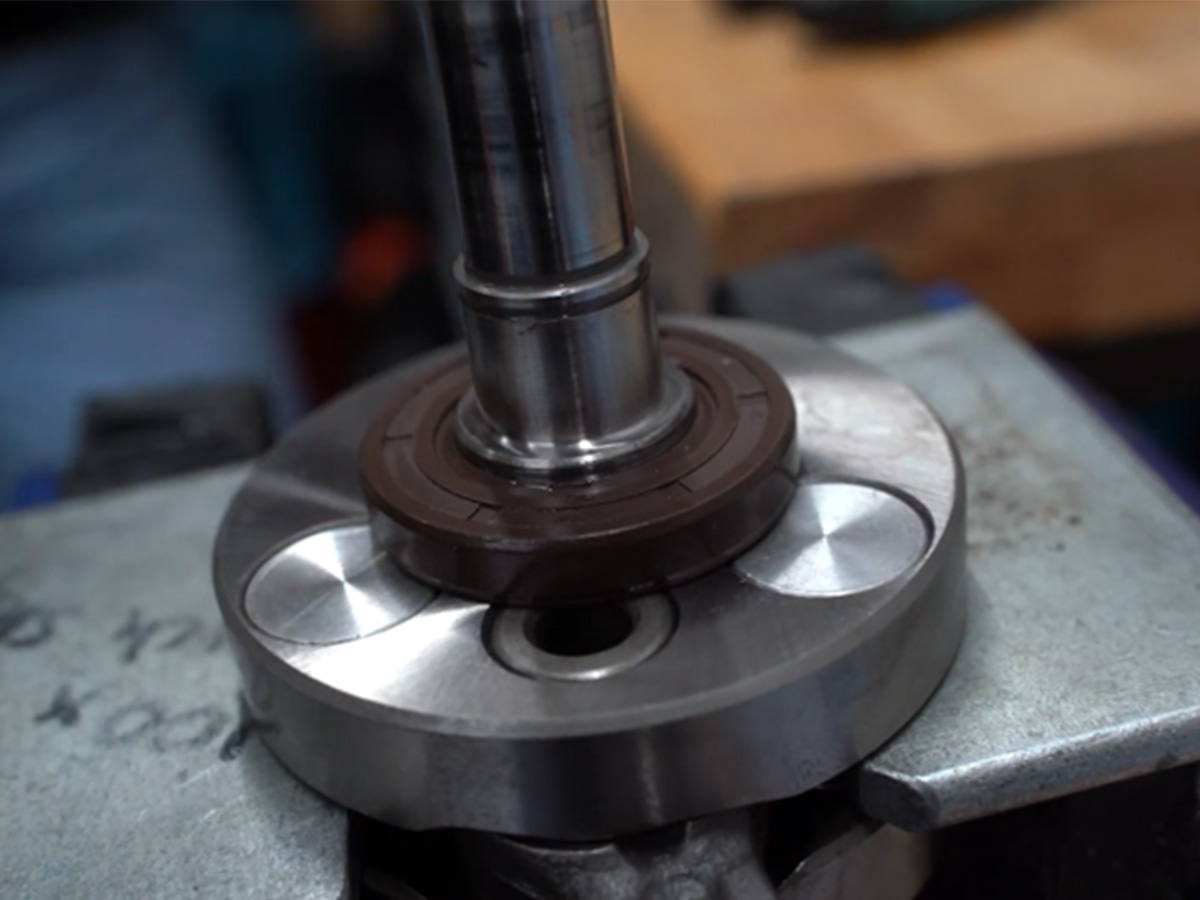

Schritt 4: Puch E50 Wellendichtringe einbauen
Schmiere den Wellendichtring vor dem Einbau. Baue den Dichtring mit der offenen Seite nach innen ein. Richtig montierte Dichtringe helfen, Falschluft, schlechtes Startverhalten, hohen Leerlauf und mageres Laufen zu vermeiden.
Schritt 5: Die Puch E50 Kurbelwelle einbauen

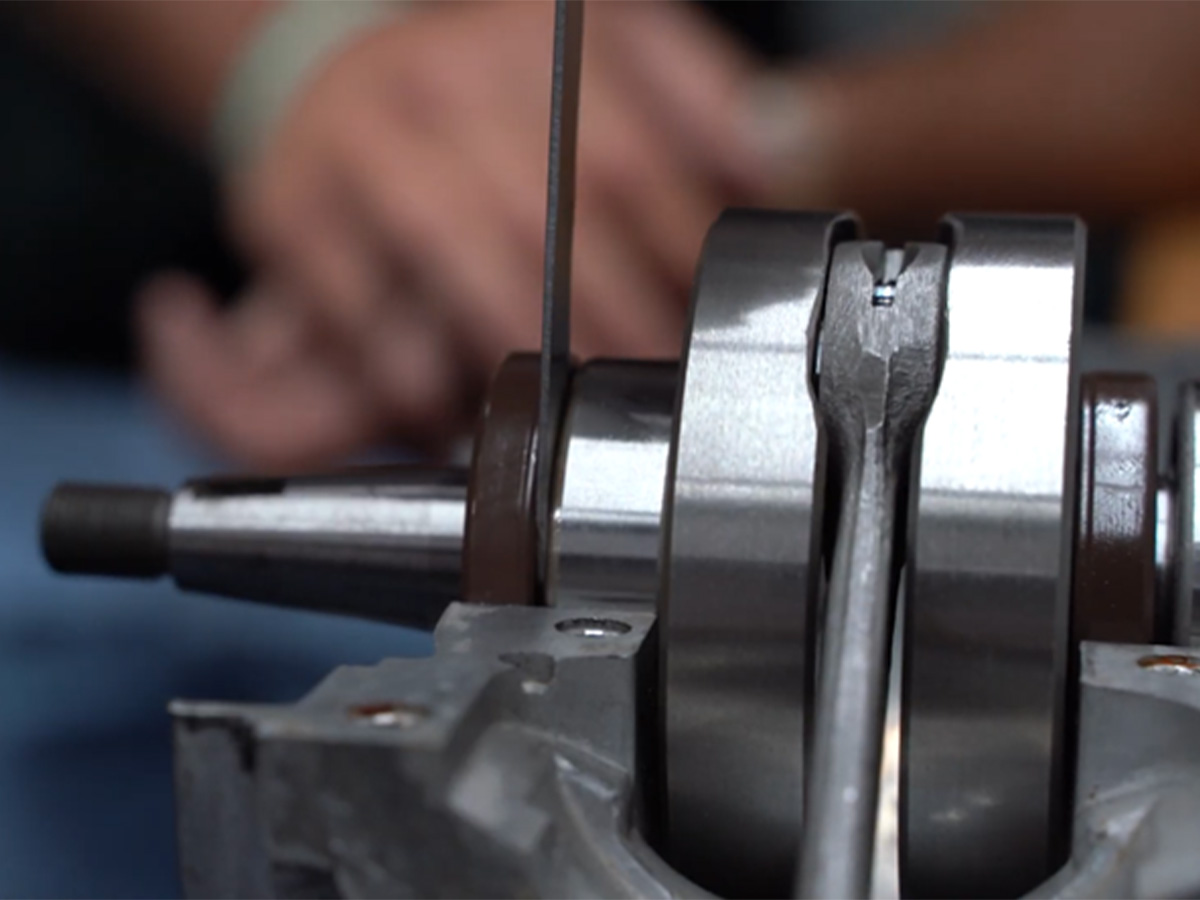

Erwärme das Lager leicht und schiebe die Kurbelwelle in Position. Unterstütze die Kurbelwelle während der Montage, damit die Ausrichtung nicht beschädigt wird. Baue neue Seegerringe ein und montiere den zweiten Wellendichtring. Achte darauf, dass die Kurbelwelle mittig im Kurbelgehäuse sitzt.
Eine korrekt ausgerichtete Kurbelwelle verhindert Vibrationen, Verschleiß an den Dichtringen und schlechten Motorlauf.
Schritt 6: Schmieren vor dem Schließen des Motors
Schmiere Lager und Wellendichtringe mit Zweitaktöl. Halte die Dichtflächen sauber und trocken, bevor du Flüssigdichtung aufträgst. Diese Schmierung schützt den Motor beim ersten Start nach der Überholung.

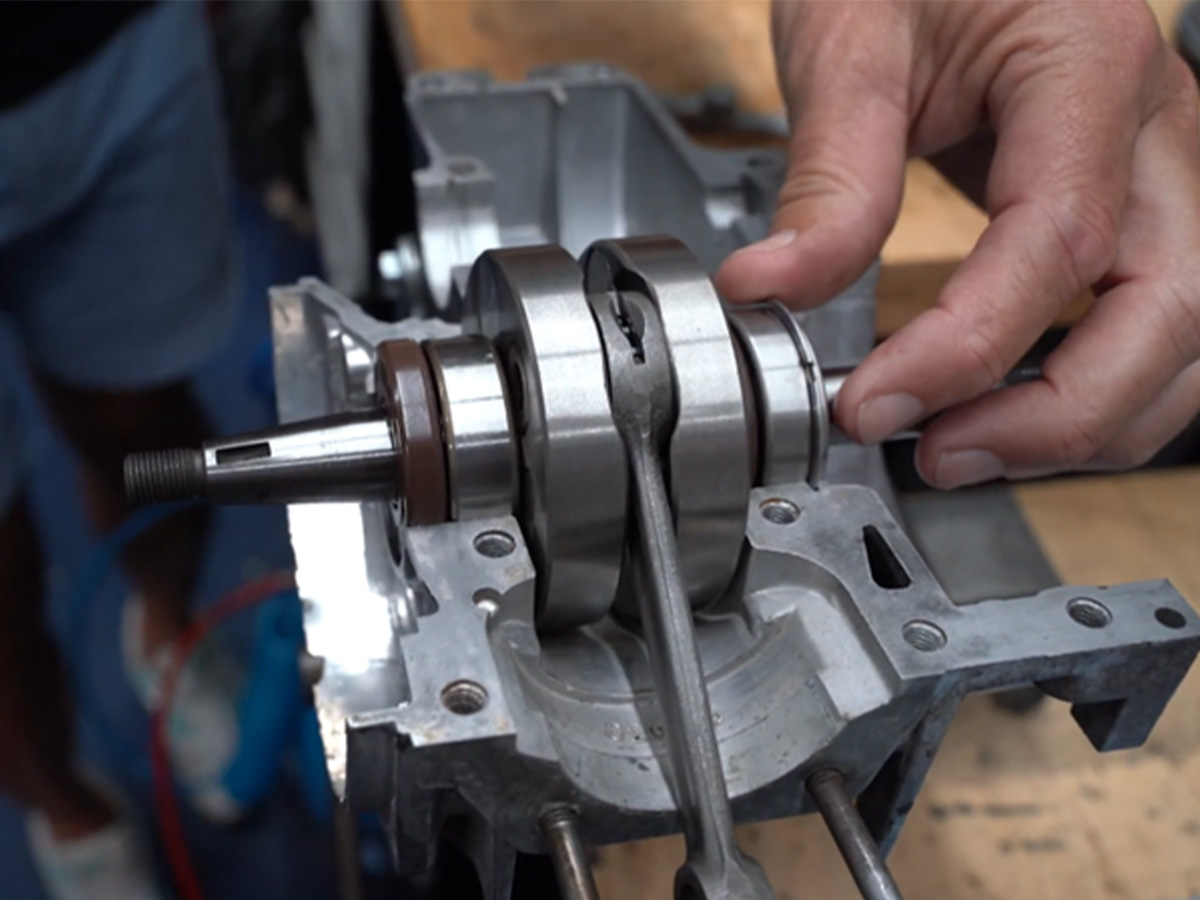

Schritt 7: Den Schmierkanal kontrollieren
Kontrolliere den Schmierkanal im Kurbelgehäuse. Achte darauf, dass die Flüssigdichtung den Kanal nicht blockiert. Gute Schmierung verhindert Lagerschäden und hilft dem frisch überholten Motor in den ersten Betriebsstunden.
Schritt 8: Das Kurbelgehäuse schließen

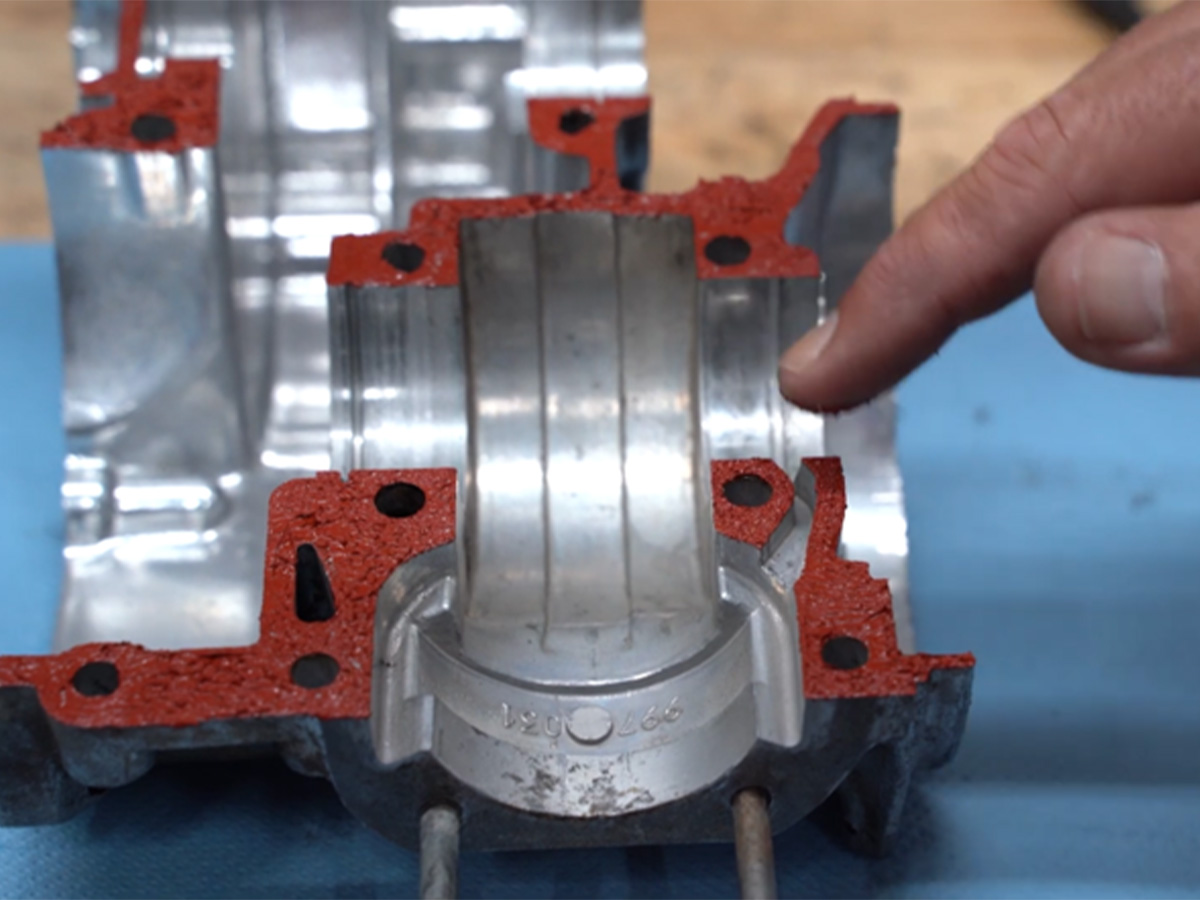

Trage Flüssigdichtung gleichmäßig auf die Gehäuseflächen auf. Setze die Schrauben zuerst locker ein und ziehe sie danach über Kreuz an. Ziehe die Gehäuseschrauben mit 10 Nm fest.
Korrektes Anziehen und Abdichten hilft, Falschluft zu vermeiden.

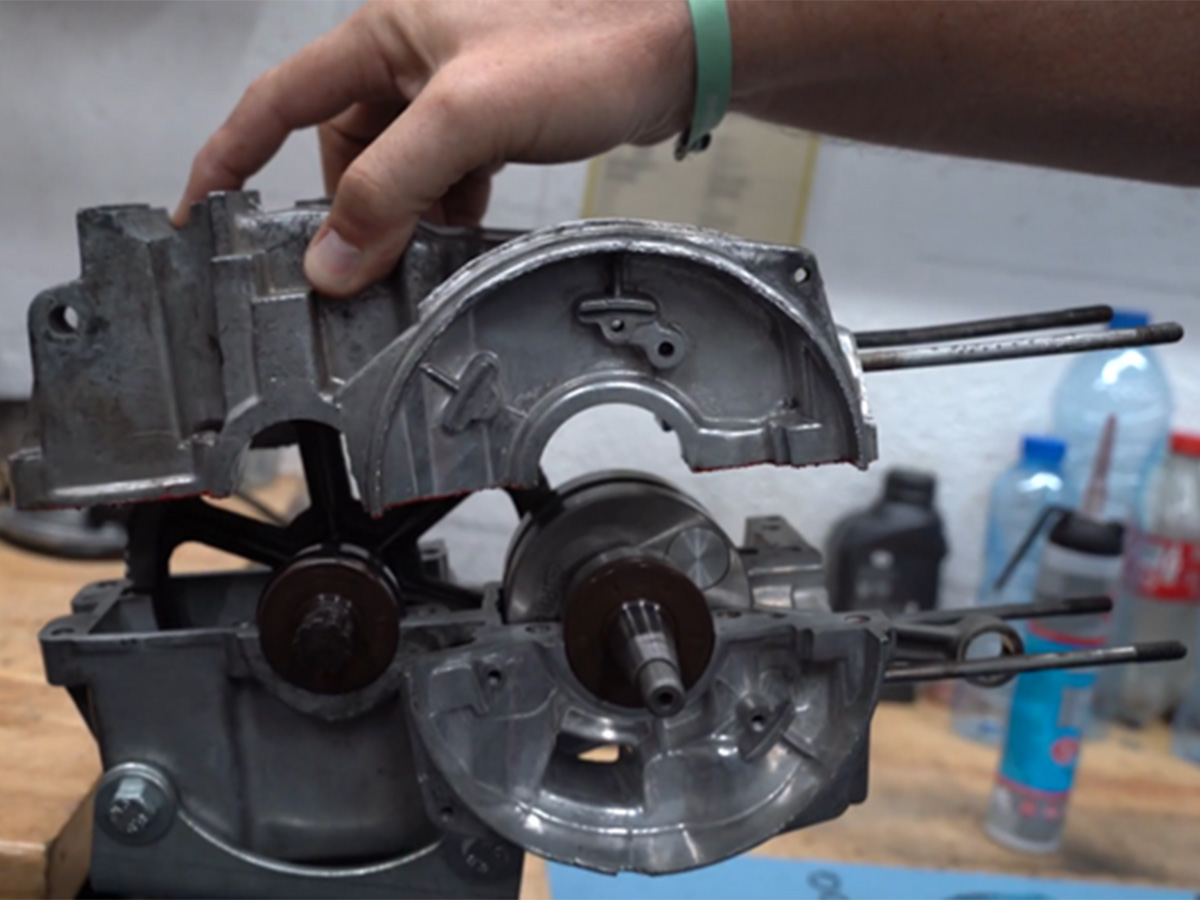

Schritt 9: Endkontrolle
Prüfe, ob sich die Kurbelwelle leicht und gleichmäßig dreht. Prüfe, ob sich Antrieb und Kupplung frei bewegen. Achte darauf, dass keine Flüssigdichtung in Ölkanälen sitzt und im Gehäuse nichts klemmt.
Schritt 10: Warten vor der Montage des Zylinders
Warte 24 Stunden, bevor du den Zylinder montierst. So kann die Flüssigdichtung vollständig aushärten und du vermeidest Luftlecks nach dem Aufbau.
Zurück nach obenPuch E50 Gehäusebegrenzungen für 70cc und 74cc Zylinder
Einige Puch E50 Motorgehäuse haben Begrenzungsstifte, durch die größere Zylinder nicht sauber passen. Wenn du ein 70cc Zylinderkit oder 74cc Zylinderkit montieren möchtest, prüfe das Gehäuse vor der endgültigen Montage.
Entferne die Begrenzung vorsichtig mit einer Feile oder einem Dremel und dichte das Loch bei Bedarf ab. Arbeite ruhig und nimm nicht mehr Material weg als nötig. Eine saubere Anpassung sorgt dafür, dass der Zylinder passt, ohne das Gehäuse unnötig zu beschädigen.
Häufige Fehler bei einer Puch E50 Überholung
Die meisten Probleme nach einer Puch E50 Überholung entstehen durch Falschluft, falsch montierte Wellendichtringe, blockierte Ölkanäle, schlechte Kurbelwellenausrichtung, falsche Drehmomente oder zu wenig Schmierung während der Montage.
Sauberes Arbeiten, korrektes Abdichten und ruhige Montage verhindern die meisten Probleme bei der Motorüberholung.
Zurück nach obenWie du Luftlecks in einem Puch E50 Motor erkennst
Luftlecks führen zu hoher oder hängender Leerlaufdrehzahl, schlechtem Startverhalten, Überhitzung, magerem Lauf und Leistungsverlust. Typische Stellen für Falschluft sind die Kurbelwellendichtringe, die Zylinderfußdichtung, der Vergaseranschluss und die Dichtflächen des Kurbelgehäuses.
| Symptom | Mögliche Ursache | Wo kontrollieren? |
|---|---|---|
| Hoher oder hängender Leerlauf | Falschluft gelangt in den Motor | Kurbelwellendichtringe, Einlass, Vergaseranschluss |
| Schlechtes Startverhalten | Schlechte Abdichtung oder falsches Gemisch | Wellendichtringe, Zylinderfuß, Vergaserabstimmung |
| Überhitzung | Magerer Lauf durch Luftleck | Kurbelgehäuseabdichtung, Einlass, Zylinderfußdichtung |
| Leistungsverlust | Verlust von Kurbelgehäusedruck | Gehäusehälften, Dichtringe, Einlassanschluss |
Wenn du Luftlecks beseitigst, stellst du den Kurbelgehäusedruck wieder her und der Motor lässt sich deutlich besser abstimmen.
Zurück nach obenNach der Überholung eines Puch E50 Motors
Stelle nach der Überholung den Vergaser ein und kontrolliere den Zündzeitpunkt, bevor du den Motor hart belastest. Fahre während der ersten Kilometer etwas fetter und gib dem Motor eine ruhige Einfahrphase.
Eine saubere Abstimmung und ruhiges Einfahren schützen die neuen Lager, Dichtringe, den Kolben und den Zylinder.
Zurück nach obenPuch E50 Motor Überholungsvideo ansehen
In diesem Video siehst du Schritt für Schritt, wie ein Puch E50 Motor überholt wird. Gezeigt werden unter anderem Kurbelwelleneinbau, Lagerwechsel, Montage der Wellendichtringe, Abdichtung des Kurbelgehäuses, Kontrolle der Schmierkanäle und die Endkontrolle.
FAQ: Puch E50 Motor überholen
Wie überhole ich einen Puch E50 Motor?
Zerlege den Motor, ersetze Lager und Wellendichtringe, reinige alle Teile und Dichtflächen, baue die Kurbelwelle ein, dichte das Kurbelgehäuse ab und ziehe die Schrauben korrekt an.
Welche Teile sollte ich bei einer Puch E50 Überholung ersetzen?
Ersetze Lager, Wellendichtringe, Seegerringe, Dichtungen und alle verschlissenen Teile. Ersetze die Kurbelwelle, wenn sie Spiel, sichtbaren Verschleiß oder Schäden hat.
Wie baust du Puch E50 Lager ein?
Erwärme die Lager vor dem Einbau auf 100°C – 110°C. Durch die Wärme dehnt sich das Lager leicht aus und lässt sich einfacher in das Kurbelgehäuse einsetzen.
Wie sollten Puch E50 Wellendichtringe eingebaut werden?
Baue die Wellendichtringe mit der offenen Seite nach innen ein. Schmiere die Dichtringe vor der Montage, um Luftlecks und Startprobleme zu vermeiden.
Warum hat mein Puch E50 Motor nach der Überholung Luftlecks?
Luftlecks nach einer Überholung entstehen meistens durch schlechte Wellendichtringe, beschädigte Dichtflächen, falsch montierte Dichtringe, blockierte Ölkanäle oder ein schlecht abgedichtetes Kurbelgehäuse.
Wie lange muss Flüssigdichtung aushärten, bevor der Zylinder montiert wird?
Warte 24 Stunden, bevor du den Zylinder montierst. So kann die Flüssigdichtung vollständig aushärten und du vermeidest Luftlecks.
Fazit: Puch E50 Motor überholen
Einen Puch E50 Motor zu überholen erfordert das richtige Werkzeug, passende Ersatzteile und eine saubere Montage. Richtig montierte Lager, Wellendichtringe, Kurbelwelle und Kurbelgehäuseabdichtung sorgen für einen zuverlässigen Motor.
Bestelle deinen Puch E50 Überholsatz, deine Kurbelwelle, Lager, Wellendichtringe, Dichtungen, Flüssigdichtung und Werkzeuge bei PuchShop und beginne mit der Überholung deines Puch E50 Motors.
