Adapterplatte für Puch Zylinder auf Sachs 508 / 535 Motor

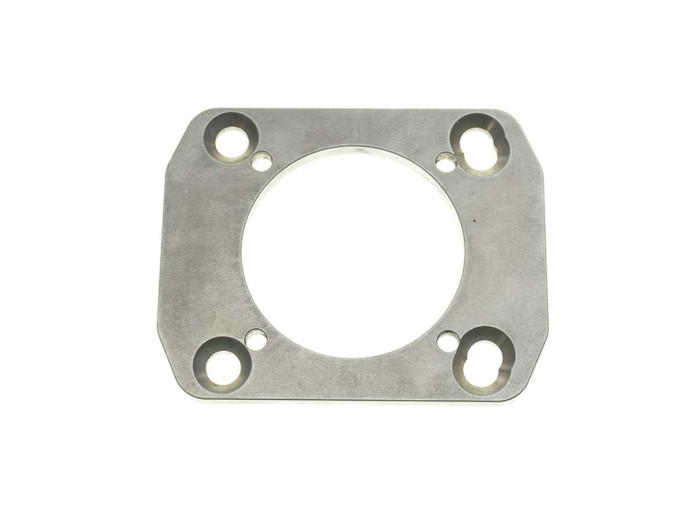

Adapterplatte zur Montage eines Puch-Zylinders auf einen Sachs 508/535 Motor

• Die Platte ist 5 mm dick, um den Unterschied im Hub auszugleichen
• Werkstoff: Aluminium
• Eventuell muss ein kleines Stück der Kühlrippe des Puch Zylinders in Verbindung mit dem Kupplungszug des Sachs Motorblocks abgefräst werden
• Diese Umbauplatte ist wirklich für einen erfahrenen Bastler mit dem richtigen Werkzeug

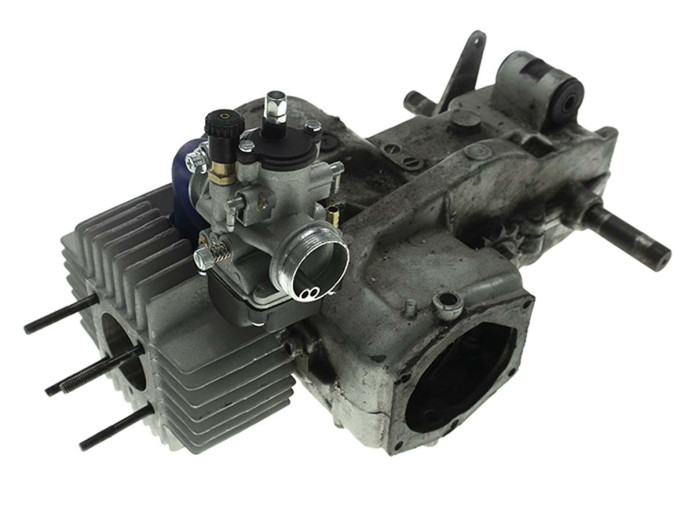

• Bild 4 ist ein Beispielfoto eines montierten Puch-Zylindersatzes mit Seiten Ansaugstutzen
• Lochbild Sachs-Motor: 59 x 56 mm / 59 x 56/49 mm (immer mit dem Motor abgleichen!)

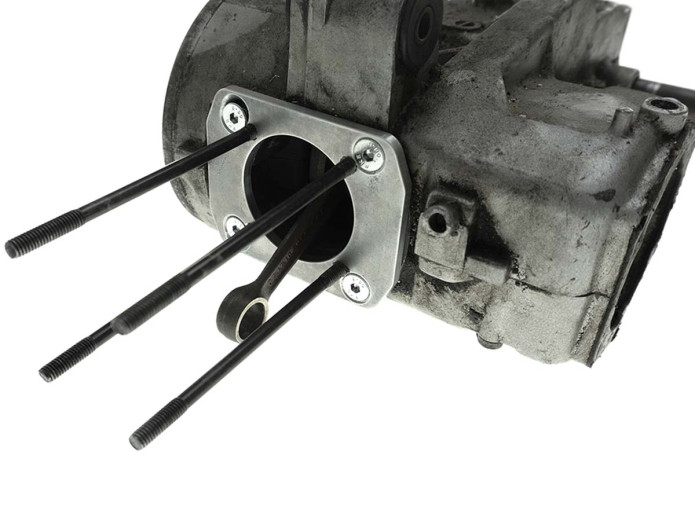

Die Platte wird mit 4 Senkkopfschrauben auf den Motorblock montiert. In den 4 verbleibenden Löchern werden die Stehbolzen für den Puch-Zylinder montiert. Diese Löcher werden ca. 15 mm tief in das Kurbelgehäuse gebohrt und mit einem M6-Gewinde versehen. Als nächstes werden die Spülanschlüsse des Kurbelgehäuses ebenfalls in die Platte gefräst. Hinweis: Verwenden Sie Loctite, um die Bolzen zu befestigen.

Siehe verwandte Produkte für einen passenden Ansaugstutzen für den Sachs Motorblock.
