Mikuni TM 24mm carburateur uitgelegd

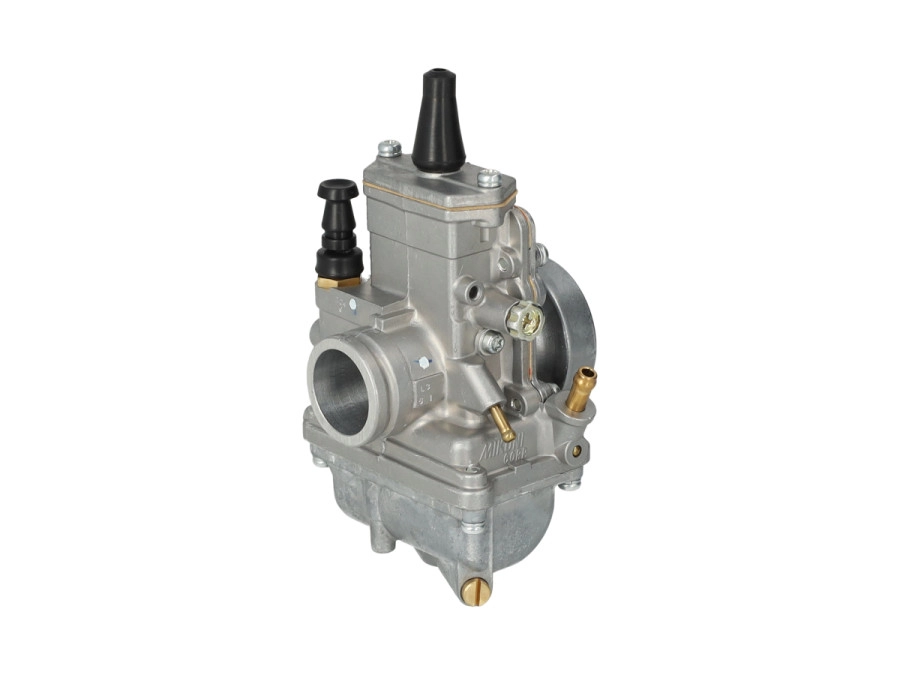

De Mikuni TM 24mm is een vlakschuif performance-carburateur voor getunede Puch brommers die meer lucht, een scherpere gasreactie en nauwkeurigere brandstofdosering nodig hebben dan een kleine standaard carburateur kan leveren. Puchshop richt zich op de Mikuni TM 24mm insteekversie met handchoke, daarom blijft deze gids specifiek bij dit model.
Een 24mm carburateur is geen magische upgrade voor elke motor. Hij werkt het beste wanneer de rest van de setup de extra lucht ook echt kan gebruiken: cilinder, uitlaat, spruitstuk, luchtfilter, ontsteking en koppeling moeten allemaal bij elkaar passen. Op de juiste motor voelt de Mikuni TM direct en scherp aan. Op de verkeerde setup kan hij juist lastiger af te stellen zijn bij lage toeren dan een kleinere carburateur.
Wat maakt de Mikuni TM anders?
Het belangrijkste verschil is de vlakschuif. Een rondschuifcarburateur heeft een ronde schuif in de boring. De Mikuni TM gebruikt een vlakke schuif die verticaal omhoog beweegt. Wanneer je gas geeft, opent de schuif de venturi en komt de naald omhoog uit de naaldbuis. De luchtsnelheid neemt toe, brandstof wordt uit de sproeiers getrokken en de motor krijgt het mengsel dat hij nodig heeft bij die gasstand.
Voor een brommerrijder voel je dit vooral in de gasreactie. Een goed afgestelde Mikuni TM reageert snel wanneer je het gas opent. De motor hoort niet lui, nat of vertraagd aan te voelen. Daarom is dit type carburateur interessant voor sportieve en racegerichte Puch setups, vooral wanneer er al een grotere cilinder en vrijere uitlaat gemonteerd zijn.
Mikuni TM 24mm technische details
Gebruik de tabel hieronder als praktische informatie voordat je onderdelen voor je setup kiest. De catalogusbezetting is handig om de carburateur te herkennen, maar moet niet worden gezien als gegarandeerde plug-and-play Puch afstelling. De uiteindelijke sproeierbezetting hangt altijd af van je exacte cilinder, uitlaat, luchtfilter, brandstoftoevoer, ontstekingstiming en belasting tijdens het rijden.
| Onderdeel | Detail | Wat betekent dit? |
|---|---|---|
| Puchshop productfocus | Mikuni TM 24mm insteekcarburateur met handchoke | Dit artikel richt zich op het Mikuni TM 24mm model dat Puchshop verkoopt. |
| Mikuni modelreferentie | TM24-8001 | Officiële Mikuni 24mm TM vlakschuifreferentie. |
| Type carburateur | Vlakschuif, variabele venturi carburateur | De gasschuif opent de luchtweg en tilt de naald uit de naaldbuis. |
| Catalogus hoofdsproeier | 4/042 #130 | Alleen startinformatie. Jouw Puch setup kan een andere hoofdsproeier nodig hebben. |
| Catalogus stationairsproeier | VM22/210 #15 | Regelt stationair en het eerste deel van de gasopening. |
| Naaldbuis / serie | 784-21005-Q-0 / 454 | Werkt samen met de gasnaald voor brandstofdosering in het middengebied. |
| Catalogus gasnaald | 5N13 | De conus van de naald helpt de brandstofcurve in het middengebied bepalen. |
| Catalogus gasschuif | 832-30005-3.0 | De cutaway van de schuif beïnvloedt de eerste gasreactie. |
| Catalogus air jet | Niet vermeld voor TM24-8001 | Stel deze carburateur niet af alsof hij elke externe afstelling heeft die je op andere modellen vindt. |
| Pasvorm detail | 31mm inlaat / ongeveer 45mm luchtfilterzijde | Controleer je spruitstukrubber, luchtfilteraansluiting en beschikbare ruimte in het frame voordat je hem monteert. |
| Bekijk product | Puchshop Mikuni TM 24mm | Bekijk Mikuni TM 24mm carburateur |
Hoe werkt de Mikuni TM 24mm?
Een carburateur gebruikt niet één brandstofcircuit voor elke rijsituatie. In carburateurtaal betekent circuit een brandstof- en luchtkanaal met eigen sproeiers, schroeven, doorgangen of poorten. Deze circuits overlappen elkaar wanneer je het gas opent. De Mikuni TM 24mm moet je zien als een systeem: de vlotterbak houdt brandstof beschikbaar, het pilotcircuit regelt het eerste deel van het gas, de vlakschuif en naald regelen de overgang en het middengebied, en de hoofdsproeier wordt dominant bij veel gas.
| Gasstand | Belangrijkste actieve delen | Wat gebeurt er? |
|---|---|---|
| Koude start | Handchoke / starterverrijking, pilotcircuit | Extra brandstof helpt een koude motor starten. Zet de starterverrijking uit zodra de motor warm wordt en netjes gas aanneemt. |
| Stationair tot 1/8 gas | Pilot jet, pilot/mengselschroef, stationairschroef, schuifhoogte | Dit gebied bepaalt hoe de motor stationair loopt en hoe schoon hij oppakt vanaf stilstand. |
| 1/8 tot 1/4 gas | Pilotcircuit en schuifcutaway | De vlakschuif begint de venturi vrij te geven; de vorm van de cutaway beïnvloedt de eerste gasreactie. |
| 1/4 tot 3/4 gas | Gasnaald en naaldbuis | De naaldconus doseert brandstof via de naaldbuis tijdens acceleratie en deellast rijden. |
| 3/4 tot volgas | Hoofdsproeier, naaldbuis, brandstoftoevoer uit de vlotterbak | De hoofdsproeier wordt de dominante brandstofbeperking. Stel dit gebied eerst veilig rijk af. |
Interactieve Mikuni TM afstelgrafiek
Gebruik de slider hieronder om te zien welke onderdelen van de Mikuni TM 24mm de meeste invloed hebben terwijl je het gas opent. Dit is een vereenvoudigde leertool. In de echte carburateur overlappen de circuits elkaar, en de uiteindelijke afstelling moet altijd getest worden op jouw exacte Puch setup.
Interactieve Mikuni TM afstelsimulator
Draai aan het gas hieronder om te zien hoe het pilotcircuit, de vlakschuifcutaway, gasnaald, naaldbuis en hoofdsproeier van de Mikuni TM elkaar overlappen naarmate gasopening en motorbelasting toenemen.
Actieve Mikuni TM onderdelen
- Pilot Jet & Pilot/MengselschroefGeschatte invloed: 100%Regelt stationair en zeer kleine gasopeningen. Als de motor afslaat, blijft hangen, slecht start of slecht oppakt net boven stationair, controleer dan eerst het pilotcircuit.
Constante systemen
Basisvolgorde voor het afstellen van de Mikuni TM 24mm
Stel de Mikuni TM 24mm in een logische volgorde af. Als je willekeurig symptomen probeert op te lossen zonder eerst de motor en brandstoftoevoer te controleren, kun je veel tijd verspillen aan sproeiers terwijl het echte probleem valse lucht, slechte brandstoftoevoer, zwakke ontsteking of een verkeerde inlaatsetup is.
Veelvoorkomende symptomen en waar je moet zoeken
| Symptoom | Waarschijnlijk gebied | Wat controleer je eerst? |
|---|---|---|
| Slecht koud starten | Starterverrijking, pilotcircuit, brandstoftoevoer | Controleer choke/enrichener gebruik, schone pilot jet, stationairafstelling en brandstoftoevoer. |
| Slecht stationair of afslaan | Pilot jet, pilot/mengselschroef, stationairschroef, valse lucht | Controleer op inlaatlekkage voordat je aanneemt dat de sproeiermaat verkeerd is. |
| Bog direct vanaf stationair | Pilotcircuit en schuifcutaway | Controleer lage-gas mengsel, schuifreactie en of de carburateur niet te groot is voor de setup. |
| Vlak of onrustig middengebied | Gasnaald, naaldclip, naaldbuis | Werk in kleine stappen en test steeds hetzelfde gasgebied onder belasting. |
| Viertakten of nat lopen bij volgas | Hoofdsproeier, luchtfilter, uitlaatmatch | De hoofdsproeier kan te rijk zijn, maar controleer eerst of de motor onder belasting schoon doortrekt voordat je kleiner gaat. |
| Heet, zwak of arm gevoel bij volgas | Hoofdsproeier, brandstoftoevoer, valse lucht, ontstekingstiming | Stop met testen en ga terug naar een veiligere rijke afstelling voordat je verdergaat. |
Aanbevolen Mikuni TM onderdelen en accessoires
Een Mikuni TM setup vraagt om meer dan alleen de carburateur. Je hebt de juiste carburateur, passende sproeiers, goede spruitstukmontage, voldoende brandstoftoevoer en de juiste choke-bediening nodig voor jouw frame en rijstijl.
| Onderdeel | Waarom belangrijk? | Shop |
|---|---|---|
| Mikuni TM 24mm carburateur insteek handchoke | De belangrijkste vlakschuifcarburateur voor getunede Puch motoren die de extra lucht kunnen gebruiken. | Bekijk carburateur |
| Polini / Mikuni 6mm sproeierset 80-125 | Geeft je een bruikbaar sproeierbereik voor veilig testen van de hoofdsproeier, in plaats van gokken met één sproeier. | Bekijk sproeierset |
| Mikuni TM carburateur kabel-choke ombouw | Handig wanneer de handchoke moeilijk bereikbaar is nadat de carburateur in het frame zit. | Bekijk choke ombouw |
| Spruitstuk, rubber aansluiting en luchtfilter | De TM24 moet recht gemonteerd worden, goed afdichten en voldoende schone lucht krijgen. | Bekijk carburateuronderdelen |
Wanneer is een 24mm Mikuni een goede keuze voor een Puch?
De Mikuni TM 24mm is vooral logisch op een getunede Puch setup waarbij de motor genoeg lucht kan verplaatsen om de carburateurmaat te gebruiken. Denk aan sterkere 50cc racegerichte builds, 65cc tot 70cc sportsetups en motoren met een passende inlaat, uitlaat en ontsteking. Voor een volledig standaard setup met laag vermogen is hij meestal te groot.
Controleer voor montage de diameter van het spruitstuk, de rubber aansluiting, gaskabellengte, bereikbaarheid van de handchoke, brandstofslangrouting en ruimte voor het luchtfilter. Dit is een insteekcarburateur, dus de rubber/spruitstukaansluiting moet goed passen en goed afdichten. Valse lucht bij de inlaat maakt afstellen bijna onmogelijk.
Bouw je een sterkere Puch setup?
De Mikuni TM 24mm is een serieuze vlakschuifcarburateur voor getunede motoren die de extra lucht kunnen gebruiken.
Bekijk de Mikuni TM 24mm Controleer spruitstuk, luchtfilter en kabelpasvorm voordat je bestelt.FAQ: Mikuni TM 24mm carburateur
Is de Mikuni TM 24mm goed voor elke Puch?
Nee. Het is vooral een performance-carburateur voor getunede motoren. Een standaard of milde setup rijdt en stelt vaak makkelijker af met een kleinere carburateur.
Is de Mikuni TM 24mm plug-and-play?
Nee, een carburateur is op een getunede tweetakt nooit echt plug-and-play. Je hebt nog steeds het juiste spruitstuk, luchtfilter, gaskabel, brandstoftoevoer en de juiste sproeierbezetting nodig.
Waarom reageert een vlakschuif sneller?
De vlakschuif maakt een schonere luchtweg wanneer je het gas opent. Dat kan de luchtsnelheid verhogen en het signaal bij de naaldbuis verbeteren, waardoor de brandstofdosering en gasreactie scherper worden.
Welke sproeier moet ik gebruiken in mijn Puch?
Er is niet één juiste sproeier voor elke Puch. Cilinder, uitlaat, luchtfilter, ontsteking, brandstoftoevoer en belasting tijdens het rijden spelen allemaal mee. Begin veilig rijk en stel stap voor stap af.
Moet ik eerst de hoofdsproeier afstellen?
Begin veilig met de hoofdsproeier zodat de motor beschermd is, maar negeer het pilotcircuit en de naald niet. Een slechte lage-gas afstelling los je niet op door alleen de hoofdsproeier te veranderen.
Wat doet de handchoke op de Mikuni TM?
De handchoke werkt als starterverrijking. Hij voegt extra brandstof toe bij een koude start. Zodra de motor warm is en schoon gas aanneemt, zet je hem uit.
