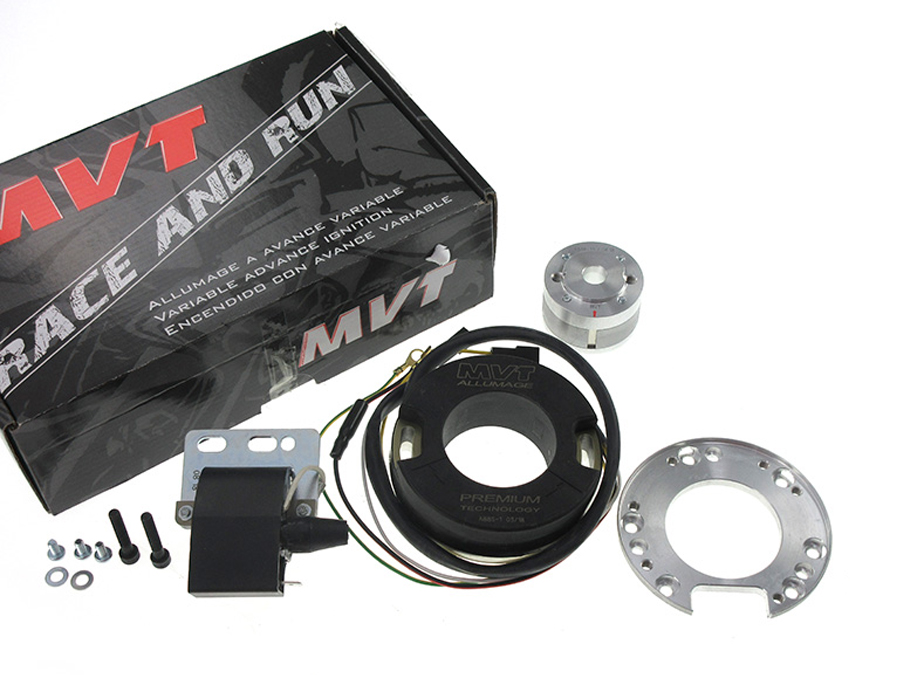

Elektrische ontsteking 12V met verlichting voor Puch E50- , ZA50 en Z50-motoren maar ook voor Kreidler. Bij het installeren van deze ontsteking moeten de 6V-lampen van de verlichtingnoodzakelijkerwijs worden vervangen door 12V. Er is een spanningsregelaar 12V 100W nodig.
Kabel uit de stator:
- Kabel rood-zwart: Verbind met CDI-kabel rood-zwart
- Kabel geelgroen: Maak verbinding met aarde
- Kabel geel: Lichtstroom niet gereguleerd 0-25V. Naar nr 1. stekker van spanningsregelaar bevestigen
- Kabel wit: Laadstroom niet-gereguleerd 0-25 V. Bevestig aan nr 3. stekker van spanningsregelaar
- 580120 (alleen vereist voor voertuigen met accu.) Het totale licht en de laadstroom mag niet hoger zijn dan 55 W.
Kabel van CDI:
- Kabel rood-zwart: verbinden met kabel rood-zwart van stator
- Kabel wit-zwart: verbinden met uitknop
- Kabel oranje: verbinden met bobine
- Zwarte kabel: verbinden met aarding van de bobine
Spanningsregelaar:
- Pen 1 = kabel geel van de stator
- Pen 2 = aardkabel op frame plaatsen
- Pen 3 = kabel wit van stator (LET OP: zie opmerking hierboven!)
- Pin 4 = voertuigverlichting (geregelde stroom voor verlichting)
Aansturing afstelling:
- Voorontsteking 50cc: 0.40mm voor het bovenste dode punt
- Voorontsteking 70cc: 0.35mm voor het bovenste dode punt
- De rode lijn op de rotor moet samenvallen met de inkeping op de stator.
- Let op de draairichting! (links- of rechtsdraaiend)
