Cilinder 70cc Airsal pen 12 alu Puch MV VS DS VZ MC Velux + kop

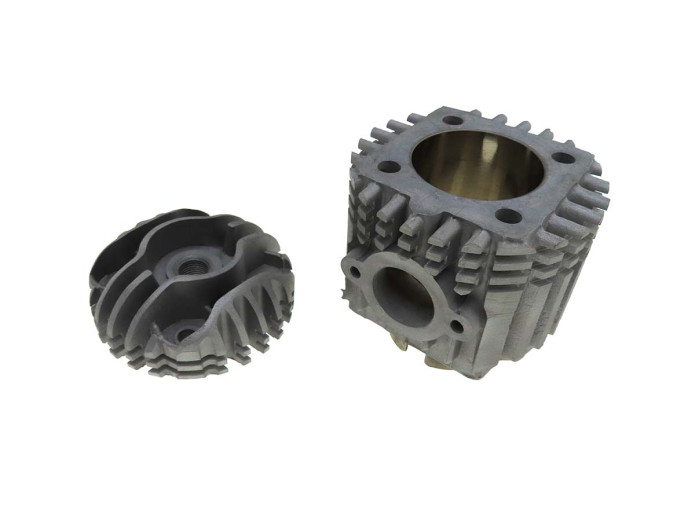

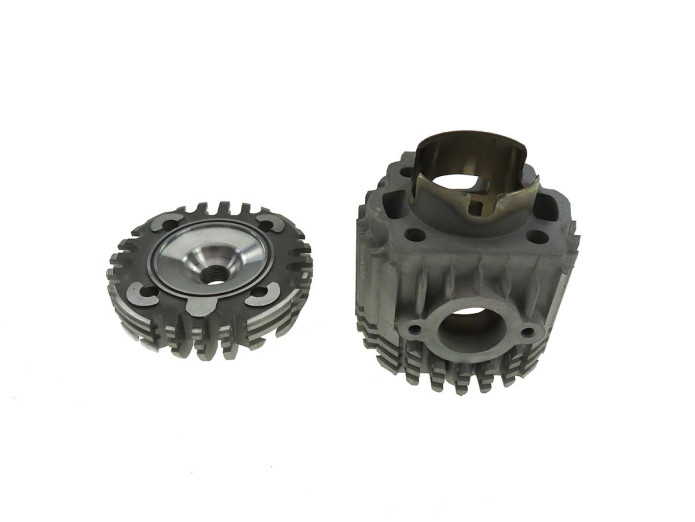

Airsal 70cc cilinderset + kop (45mm) aluminium Puch MV / VS / DS / VZ / MC / Velux etc.

Deze Airsal 70cc cilinderset is bedoeld voor ervaren sleutelaars die op zoek zijn naar maximale prestaties. De set bestaat uit een op maat afgedraaide Airsal aluminium cilinder en cilinderkop voor montage op een Puch MV / VS, past zonder problemen in een R-motor. Voor alle andere motoren moet er gekotterd worden! Ook moet er natuurlijk een spruitstuk bijgemaakt worden en de uitlaat moet pas worden gemaakt! Alleen voor motoren met geforceerde koeling!

Voor montage zijn er enkele aanpassingen noodzakelijk. Zo moet het carter worden gekotterd om voldoende ruimte te creëren voor de grotere cilindervoet. Daarnaast past een standaard uitlaat niet vanwege de afwijkende stand van de uitlaatflens. Ook is een passend spruitstuk vereist, aangezien het originele spruitstuk niet past.

Inhoud van de set

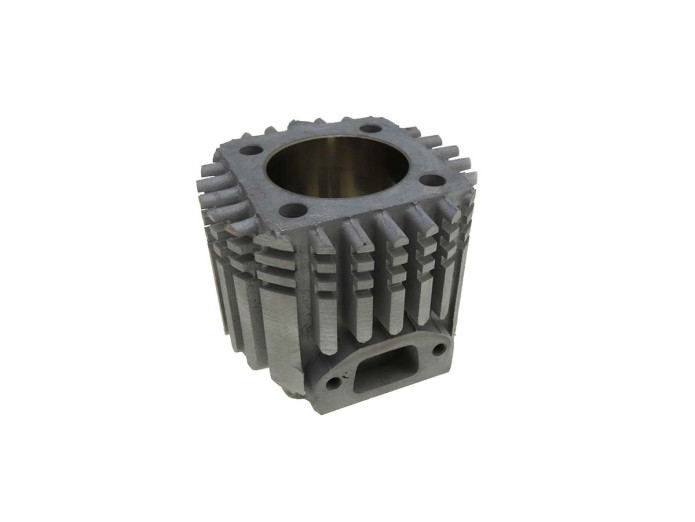

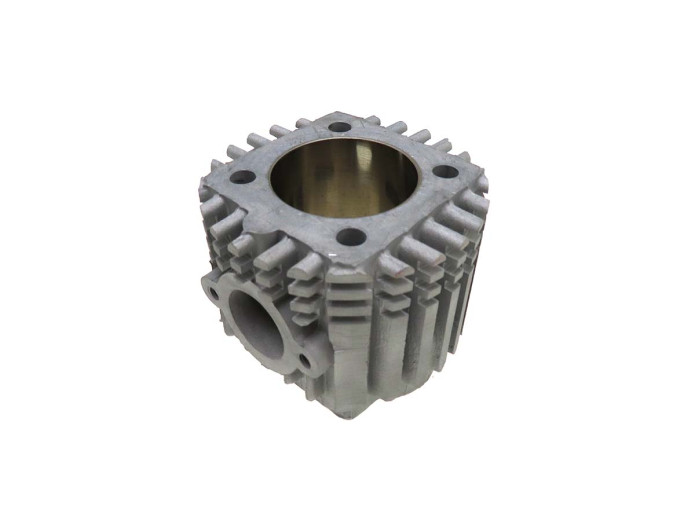

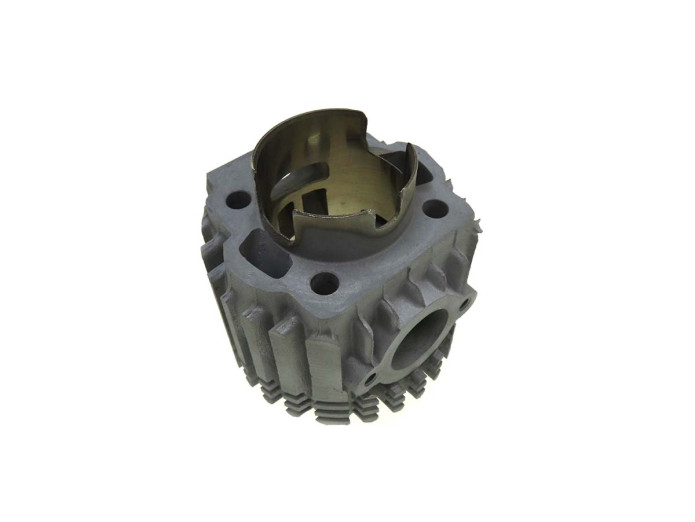

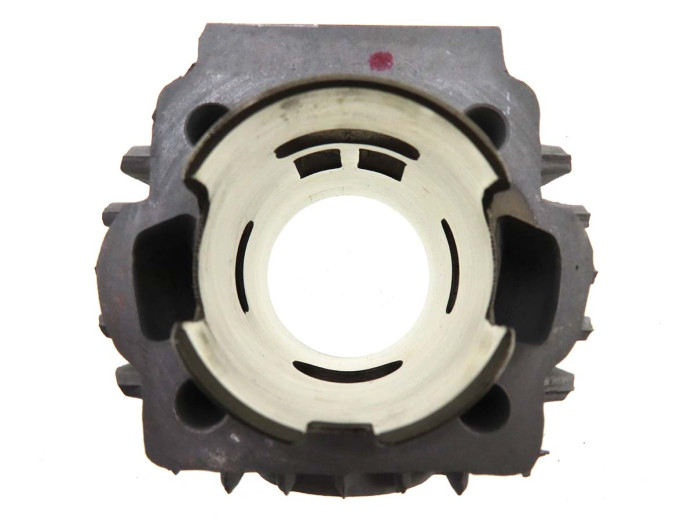

• Airsal 70cc 45mm aluminium cilinder

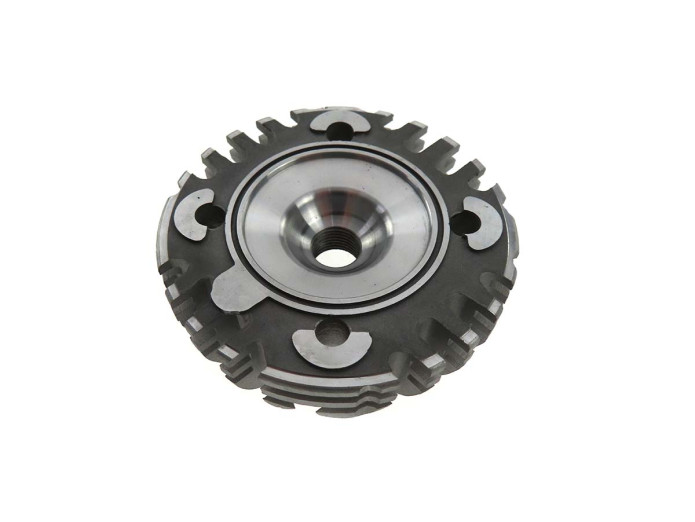

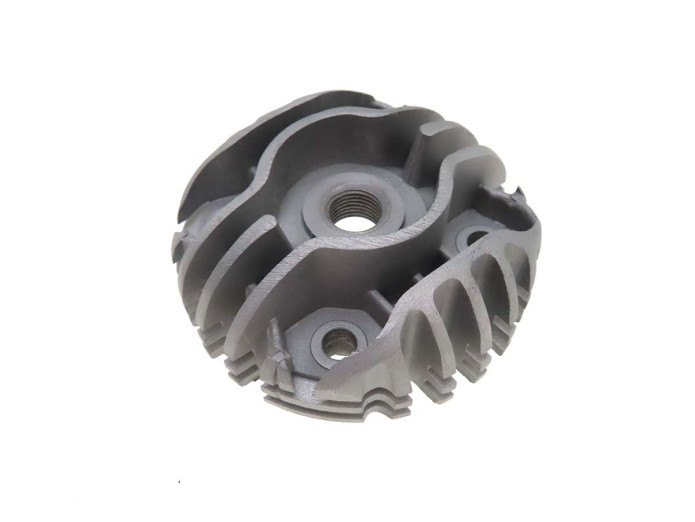

• 45mm cilinderkop

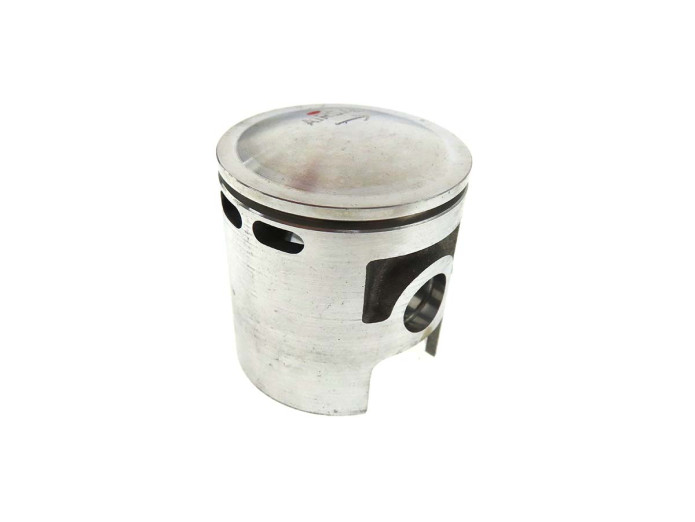

• Zuiger met 12mm zuigerpen
• Complete pakkingset

Specificaties

• Boring: 45mm
• Cilinderinhoud: 70cc
• Cilindervoet buitendiameter: 48mm
• Inlaat tapeindafstand: 38mm
• Zuigerpen diameter: 12mm

Belangrijk

• Past niet zomaar in elk motorblok met uitzondering van het R-Blok
• Aangepaste uitlaat of passende uitlaatflens nodig
• Passend spruitstuk vereist; origineel spruitstuk past niet

Let op: bij het gebruik van deze cilinder op een Puch Velux moet de kleine opening naast de spoelpoort afgesloten worden. Dit kan bijvoorbeeld gedaan worden met kneedbaar metaal.

Montage advies:

• Wij adviseren altijd om de cilinder goed na te kijken en te reinigen voor inbouw. En om de poorten in de cilinder iets af te werken met een schuurpapier 1000, zodat de randen niet meer zo scherp zijn door de Nicasilcoating. Dit om de levensduur van de cilinder / zuiger aanzienlijk te verlengen.

Afmetingen cilinder

• A: 7mm
• B: 44mm
• C: M6
• D: 67mm
• E: 24mm
• F: 42mm
• G: M6
• H: 38mm
• I: 23mm
• J: 19mm
• K: 15mm

Afmetingen zuiger

• A: 4mm
• B: 23mm
• C: 23mm
• D: 12mm
